Счетчики исполнений ЕТК-м-M, ЕТK-м-D, ЕТК-м-N

Описание

По принципу действия счетчики ЕТ-м являются механическими одноструйными сухоходными счетчиками, предназначенными для монтажа на горизонтальных и вертикальных трубопроводах с помощью резьбовых соединений. Счетчики не измеряют обратный поток и не включают в себя электронные устройства.

Конструктивно счетчик состоит из латунного корпуса с резьбовыми патрубками и крыльчаткой, герметизирующей перегородкой и счетного механизма с прозрачной крышкой и пломбировочным кольцом. Во входном патрубке закреплена сетка-фильтр. Регулировка счетчика осуществляется поворотом герметизирующей перегородки.

Счетный механизм барабанного типа содержит пять оцифрованных барабанчиков черного цвета для индикации целых значений объема в кубических метрах (м3). Дольные значения кубических метров индицируются двумя барабанчиками и двумя стрелочными указателями красного цвета.

Счетчики выпускаются следующих конструктивных исполнений:

• ЕТK-м-M, ЕТW-м-M - счетчики, защищены от воздействия внешнего магнитного поля.

• ЕТK-м-D, ЕТW-м-D - счетчики, оснащены модуляторным диском и могут комплектоваться EDC-модулем. Счетчики в комплекте с EDC-модулем применяются в беспроводных системах дистанционного считывания показаний, обеспечивая вес импульса 1 л/имп.

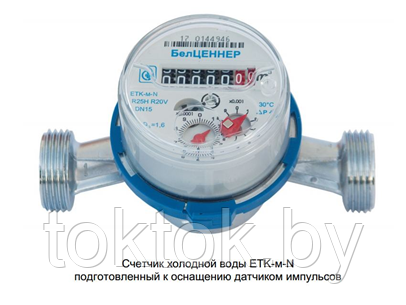

• ЕТK-м-N, ЕТW-м-N - счетчики, оснащены стрелкой с магнитом и могут комплектоваться герконовым датчиком импульсов (вес импульса – 10 л/имп). Счетчики, оснащенные датчиком импульсов, могут применяться в проводных системах дистанционного считывания показаний или в беспроводных посредством подключения дополнительному оборудованию (PDC-модулю).

Счетчики исполнений ЕТК-м-M, ЕТK-м-D, ЕТК-м-N оснащаются пломбировочным кольцом синего цвета, счетчики ЕТW-м-M, ЕТW-м-D, ЕТW-м-N - кольцом красного цвета. Счетчики выпускаются с номинальными размерами DN 15 и DN 20.

Основные технические и метрологические характеристики

Счетчики воды крыльчатые ET-м соответствуют требованиям ТНПА, действующим в Республике Беларусь:
• ТУ РБ 37412364.001-97 «Счетчики воды крыльчатые ЕТ-м».
• СТБ ISO 4064-1-2007 «Измерение расхода в закрытых трубопроводах под полной нагрузкой. Счетчики холодной питьевой воды и горячей воды. Часть 1. Технические требования».
• СТБ ISO 4064-2-2007 «Измерение расхода в закрытых трубопроводах под полной нагрузкой. Счетчики холодной питьевой воды и горячей воды. Часть 2. Требования к установке».
• СТБ ISO 4064-3-2007 «Измерение расхода в закрытых трубопроводах под полной нагрузкой. Счетчики холодной питьевой воды и горячей воды Часть 3. Методы и средства испытаний».
• СТБ 8046-2015 «Счетчики холодной питьевой воды и горячей воды. Методика поверки».
