Насосы ВК вихревые консольные, ВКС - самовксасывающие, ВКО - с обогревом
Тип конструкции насоса |
вихревые |
Область применения |
водоснабжение холодное, судостроение, металлургия, горное дело |
Перекачиваемая среда |
вода чистая, вода морская |
МАРКИ, ХАРАКТЕРИСТИКИ НАСОСОВ ВК, ВКС, ВКО:
Марки | Подача (номин.), м³/ч | Напор, м | Давление на входе в насос, кгс/см², не более | Мощность потребляемая насосом (макс.), кВт | Частота вращения, об/мин | Частота вращения, c˜¹ | КПД насоса, % | КПД агрегата, % | Напряжения сети, В | Частота тока, Гц | Допускаемый кавитационный запас, м, не более | Высота самовсасывания (макс.), м | Допускаемая продолжительность самовсасывания (макс.), с |
3.4 | 16 | 2.5 | 1.2 | 1450 | 24 | 28 | 22 | 220/380/660 | 50/60 | 4 | 4 | 600 | |
3.6 | 26 | 2.5 | 4.6 | 1450 | 24 | 33 | 26 | 220/380/660 | 50/60 | 5 | 4 | 600 | |
14.4 | 28 | 2.5 | 7 | 1450 | 24 | 41 | 32 | 220/380/660 | 50/60 | 6 | 4 | 600 | |
18 | 24 | 2.5 | 8.3 | 1450 | 24 | 38 | 30 | 220/380/660 | 50/60 | 6 | 4 | 600 | |
18 | 32 | 2.5 | 8.8 | 1450 | 24 | 39 | 30 | 220/380/660 | 50/60 | 6.5 | 3.5 | 600 | |
36 | 45 | 2.5 | 27 | 1450 | 24 | 35 | 31 | 220/380/660 | 50/60 | 7 | 3 | 600 |
УСЛОВНОЕ ОБОЗНАЧЕНИЕ
Насосы вихревые ВК, ВКС, ВКО и агрегаты электронасосные на их основе предназначены для перекачивания воды и других жидкостей, имеющих сходные с водой свойства по вязкости – до 36·10-6 м2/с (36 сСт) и химической активности, с содержанием твердых включений по массе 0,01%, не более, и размером не более 0,05мм, в которых материалы проточной части не допускают линейную скорость сплошной коррозии более 0,1 мм/год по ГОСТ 9.908-85.
По материалу основных деталей проточной части насосы изготавливаются следующих исполнений:
- ВК – исполнение А (чугунное), Б (бронзовое), К (нержавеющее);
- ВКС – исполнение А, Б, К;
- ВКО – исполнение А;
Температура перекачиваемой жидкости для насосов (агрегатов):
- исполнения А – от 258 до 358 К (от минус 15 до +85°С),
- исполнения Б и К – от 233 до 358 К (от минус 40 до плюс 85°С).
Насосы вихревые типов ВК, ВКС, ВКО и агрегаты электронасосные на их основе, изготавливаются для нужд народного хозяйства. Насосы вихревые типов ВК, ВКС и агрегаты электронасосные на их основе могут использоваться для установки на судах морского флота с неограниченным районом плавания с классом Российского морского регистра судоходства (РМРС) и на судах внутреннего и смешанного (река-море) плавания с классом Российского речного регистра (РРР). Агрегаты могут устанавливаться в машинных и котельных отделениях судов, имеющих знак автоматизации А1 и А2 в символе класса РМРС.
Насосы относятся к изделиям вида 1 (восстанавливаемые) по ГОСТ 27.003-90 и выпускаются в климатическом исполнении У3.1, У2 и ОМ2 по ГОСТ 15150-69.
Насосы и агрегаты разработаны с учетом требований безопасности, определяемых ГОСТ Р 52743-2007.
Насосы изготавливаются с сальниковым уплотнением вала и не допускают перекачивания горючих, вредных и легковоспламеняющихся жидкостей.
Насосы (агрегаты) с сальниковым уплотнением не предназначены для эксплуатации во взрывоопасных и пожароопасных производствах.
КОНСТРУКЦИЯ

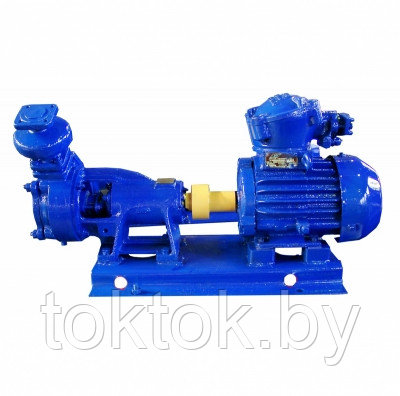

Агрегат электронасосный состоит из насоса и приводного двигателя, установленных на общей фундаментной раме или плите и соединенных между собой при помощи упругой муфты. Насосы ВК, ВКС и ВКО – вихревые, одноступенчатые, горизонтальные, консольные.
Перемещение жидкой среды по кольцевому каналу и придание ей необходимой энергии осуществляется рабочим колесом, которое представляет собой диск с радиально расположенными лопатками.
Размеры гидравлической части меняются в зависимости от типоразмера насоса, но конструкция всех насосов одинакова. Рабочая камера проточной части насоса выполнена в корпусе и крышке корпуса и представляет собой кольцевой канал, сообщающийся с входным и выходным патрубками насоса. Всасывающая и направляющая часть канала разделены перемычкой (отсекателем).
Рабочее колесо, закреплено на валу шпонкой, имеет возможность свободного перемещения в осевом направлении. Имеющиеся в диске отверстия позволяют разгрузить рабочее колесо от осевых сил.
Вал насоса вращается в двух шарикоподшипниковых опорах, установленных в кронштейне насоса.
Для снижения протечек перекачиваемого продукта в окружающую среду в корпусе насоса устанавливается сальниковая набивка.
У насосов ВКС к выходному патрубку присоединяется колпак напорный, обеспечивающий возможность самовсасывания.
У насосов ВКО крышка обогрева с крышкой и диск обогрева с корпусом образуют камеру обогрева, в которую подводится пар или охлаждающая жидкость.
Направление вращения ротора для насоса безразлично, и определяется лишь положением трубопроводов и обязательным условием перемещения жидкости от всасывающего к напорному трубопроводу по большой дуге.
ПРИМЕНЕНИЕ
- для перекачивания чистой воды и сходных с ней жидкостей в сфере ЖКХ и сельского хозяйства
- обеспечение водоснабжения в технологических процессах промышленных предприятиий, предприятий теппловой и атомной энергетики, нефтегазовой отрасли, судостроении
ОСОБЕННОСТИ/ПРЕИМУЩЕСТВА
- Широкий диапазон напора при малых подачах
- Линейная зависимость напора от подачи
- Хорошая самовсасывающая способность
