МАНОМЕТРЫ ОБЩЕТЕХНИЧЕСКИЕ

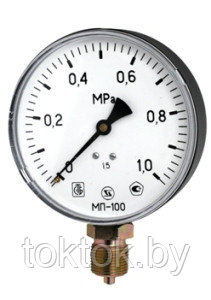

МАНОМЕТРЫ (МП), МАНОВАКУУММЕТРЫ (МВП), ВАКУУММЕТРЫ (ВП)
ПОКАЗЫВАЮЩИЕ ОБЩЕТЕХНИЧЕСКИЕ ПРЕДНАЗНАЧЕНЫ ДЛЯ ИЗМЕРЕНИЯ СООТВЕТСТВЕННО ИЗБЫТОЧНОГО, МАНОВАКУУММЕТРИЧЕСКОГО И ВАКУУММЕТРИЧЕСКОГО ДАВЛЕНИЯ НЕАГРЕССИВНЫХ, НЕКРИСТАЛЛИЗУЮЩИХСЯ СРЕД.
Основные параметры:
- Резьба штуцера (для манометров диаметром корпуса): 50 и 63мм – М12х1,5; 100 и 160мм – М20х1,5. Возможно изготовление манометров с другой резьбой.
- Степень защиты по ГОСТ 14254-96: IP40 – для манометров с корпусами из стали и полипропилена, IP54 – для манометров с корпусами из нержавеющей стали.
- Средний срок службы приборов – 10 лет.
- Материал измерительной пружины, штуцера, механизма – медный сплав.
- Стекло: полимерное (для МП50П, МП50М, МП100М) или техническое (для МП63Н, МП100МС, МП100МД, МП100Н, МП160М, МП160МУ, МП160Н).
- Материал циферблата: ПВХ, сталь или алюминиевый сплав, окрашенный в белый цвет.
- Материал ободка: сталь черная (для МП100МС, МП100МД, МП160М), сталь нержавеющая (для МП63Н, МП100Н, МП160Н), полипропилен (для МП160МУ).
- Манометры МП100М, МП100М/Тэ, МП100МС, МП100МС/Тэ при объеме более 20шт. могут изготавливаться с задним фланцем (Фз).
- Приборы могут комплектоваться: демпфером (ДМ) для снижения пульсаций рабочей среды; ушками пломбировочными (УшП).
Приборы производятся в соответствии с ГОСТ 2405-88 и ТУ РБ 37388602.002-96.
Примеры обозначения:
Манометр МП100М5-1,0МПа – Манометр показывающий (МП), диаметр корпуса 100мм., материал корпуса – сталь черная (М5), со шкалой от 0 до 1,0МПа, присоединительная резьба М20х1,5.
Вакуумметр ВП160М2-(-100…0)кПа-УшП – Вакуумметр (ВП), диаметр корпуса 160мм., материал корпуса – сталь (М2), со шкалой от -100 до 0кПа, с ушками пломбировочными (УшП), присоединительная резьба – М20х1,5.
Мановакуумметр МВП100МС5-(-0,1…2,4)МПа-G1/2 – Мановакуумметр (МВП), диаметр корпуса 100мм., материал корпуса – сталь (М), техническим стеклом (С5), со шкалой от -0,1 до 2,4МПа, присоединительная резьба – G1/2.
Обозначение манометров | Обозначение мановакуумметров и вакуумметров | Диаметр корпуса,мм | Класс точн. | Исполнение штуцер-корпус | Диапазон измерений, МПа | Материал корпуса | Масса не более, кг. |
МП50П2 | 50 | 2,5 | Радиальный | 0-0,25…6 | Полипропилен | 0,06 | |
МП50М2 | 50 | 2,5 | Радиальный | 0-0,25…6 | Сталь | 0,1 | |
МП50М/Т | 50 | 2,5 | Центрально-осевой | 0-0,16…6 | Сталь | 0,1 | |
МП63П3 | ВП63П3 | 63 | 2,5 | Радиальный | -0,1..0-0,25…40 | Полипропилен | 0,09 |
МП63П3/Тэ | ВП63П/Тэ | 63 | 2,5 | Эксцентрично-осевой | -0,1-0-0,16..40 | Полипропилен | 0,09 |
МП63Н3 | ВП63Н3 | 63 | 2,5 | Радиальный | -0,1-0-0,4..40 | Сталь нержавеющая | 0,14 |
МП100М5 | МВП100М5, ВП100М5 | 100 | 1,5 | Радиальный | -0,1-0-0,16..40 | Сталь | 0,29 |
МП100М/Тэ | МВП100М/Тэ, ВП100М/Тэ | 100 | 1,5 | Эксцентрично-осевой | -0,1-0-0,16..40 | Сталь | 0,23 |
МП100МС5 | МВП100МС5, ВП100МС5 | 100 | 1,5 | Радиальный | -0,1-0-0,16..40 | Сталь | 0,35 |
МП100МС/ТЭ | МВП100МС/Тэ, ВП100МС/Тэ | 100 | 1,5 | Эксцентрично-осевой | -0,1-0-0,16..40 | Сталь | 0,29 |
МП100МД | МВП100МД, ВП100МД | 100 | 1,5 | Радиальный | -0,1-0…25 | Сталь | 0,46 |
МП100Н3 | МВП100Н3, ВП100Н3 | 100 | 1,5 | Радиальный | -0,1-0…60 | Сталь нержавеющая | 0,6 |
МП100МД | МВП100МД/Фз-Жд | 100 | 1,5 | Радиальный | -0,1-0-0,25..16 | Сталь | 0,31 |
МП160М2 | МВП160М2 | 160 | 1,5 | Радиальный | -0,1-0-0,25..6 | Сталь | 0,95 |
МП160Му | МВП160МУ, ВП160МУ | 160 | 1,5 | Радиальный | -0,1-0..60 | Сталь | 0,8 |
МП160Н3 | МВП160Н3, ВП160Н3 | 160 | 1,5 | Радиальный | -0,1-0..60 | Сталь нержавеющая | 1,0 |
Изображения приборов
Обозначение манометров | Изображение |
МП50М2 | |
МП50М/Т | |
МП63Н3 | |
МП63П3 | |
МП63П3/Тэ | |
МП100М5 | |
МП100МД | |
МП100МД/Фз-Жд | |
МП100МС5 | |
МП100М/Тэ | |
МП100Н3 | |
МП100Н3/Фз-Жд | |
МП160М2 | |
МП160Н3 |
