ВЫКЛЮЧАТЕЛИ-РАЗЪЕДИНИТЕЛИ НИЗКОВОЛЬТНЫЕ НА НОМИНАЛЬНЫЙ ТОК 630 А ТУ РБ 00457969.017-98
- В наличии
- Оптом и в розницу
Цену уточняйте
- +375 (29) 769-99-22МТС
Выключатели-разъединители низковольтные на номинальный ток 630 А на гетинаксовой плите предназначены для нечастых неавтоматических коммутаций электрических цепей переменного тока частотой 50 Гц напряжением 380 В.
Выключатели-разъединители устанавливаются в силовых распределительных щитах, ящиках, комплектных трансформаторных подстанциях и других устройствах.
Конструкция выключателей-разъединителей предусматривает левое и правое исполнение привода.
П р и м е ч а н и е – При оформлении заказа необходимо указывать сторону расположения привода.
Основные параметры выключателей-разъединителей приведены в таблице 1.
Габаритные и установочные размеры выключателей-разъединителей приведены на рисунках 1 - 3.
Условия эксплуатации:
- наибольшая высота над уровнем моря - не более 1000 м;
- рабочий диапазон температуры окружающей среды: от минус 45 до плюс 40 0С;
- тип атмосферы - II по ГОСТ 15150-69;
- выключатели-разъединители не предназначены для установки и эксплуатации в сейсмоопасных, взрывоопасных и пожароопасных зонах;
- рабочее положение – установка на вертикальной и горизонтальной плоскости, допускается отклонение от вертикального положения до 5° в любую сторону.
Степень защиты - IР00 по ГОСТ 14254-96.
Вид климатического исполнения – У3 по ГОСТ 15150-69.

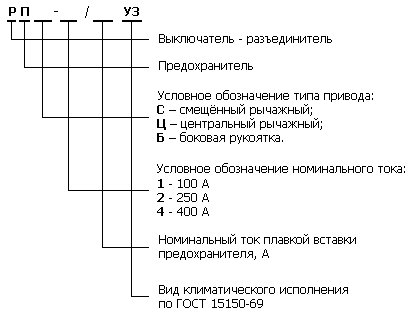

СТРУКТУРА УСЛОВНОГО ОБОЗНАЧЕНИЯ
Пример записи условного обозначения выключателей-разъединителей при их заказе:
Выключатель-разъединитель на гетинаксовой плите со смещённым рычажным приводом на номинальный ток 630 А:
Выключатель-разъединитель на гетинаксовой плите с центральным рычажным приводом на номинальный ток 630 А:
Выключатель-разъединитель на гетинаксовой плите с боковой рукояткой на номинальный ток 630 А:
Средний срок службы выключателей-разъединителей - 15 лет.
Гарантийный срок эксплуатации - два года со дня ввода выключателей-разъединителей в эксплуатацию, при соблюдении условий транспортирования, хранения и эксплуатации.
В комплект поставки входят:
- выключатель-разъединитель;
- паспорт;
Таблица 1
| Вид выключателя- разъединителя |
Тип выключателя- разъединителя |
Номинальный ток, А |
Тип привода |
Масса, кг, не более |
| На гетинаксовой плите без предохранителей |
РС-6 | 630 | Смещённый рычажный |
9 |
| РЦ-6 | Центральный рычажный |
|||
| РБ-6 | Боковая рукоятка |

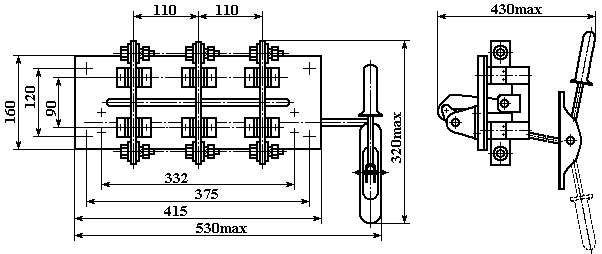

Габаритные и установочные размеры разъединителей
 |
Рисунок 1 – РС-6 |
 |
Рисунок 2 – РЦ-6 |
 |
Рисунок 3 – РБ-6 |
