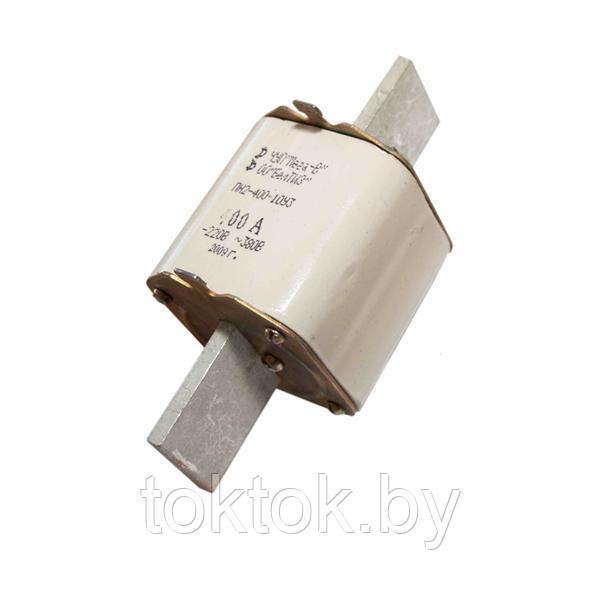

Предохранитель ПН2-400

• Тип предохранителя - ПН-2
• Номинальный ток плавкой вставки: 200; 250; 315; 355; 400 А
• Наибольший ток отключения - 40 кА (при переменном токе до 380 В), 60 кА (при постоянном токе до 220 В)
• Максимальные потери мощности: 200А - 30Вт; 250А - 34Вт; 315А - 49Вт; 355А - 53Вт; 400А - 56Вт

Предохранитель серии ПН2 оснащен токоограничивающей плавкой вставкой общего назначения типа g. Он предназначен для защиты электрооборудования промышленных установок и электрических сетей трехфазного переменного тока с номинальным напряжением до 380 В частоты 50 и 60 Гц и цепей постоянного тока с номинальным напряжением 220 В при перегрузках и коротких замыканиях.

Устанавливаются:

• В наземных стационарных комплектных устройствах;
• В вводно-распределительных устройствах жилых, общественных и промышленных зданий, шкафы и пункты распределительные, трансформаторные подстанции, шкафы и ящики управления.

• Конструкция контактной системы ножевого типа и болтового присоединения.
• Ножи плавких вставок и контакты основания выполнены из электротехнической меди марки М1 с гальваническим покрытием (оловянирование), что обеспечивает высокие показатели токопроводности.
• Плавкий элемент выполнен из электротехнической меди с нанесением напайки из олова, что позволяет обеспечить широкий диапазон защитной характеристики (qG), т. е. защиту как от коротких замыканий, так и от перегрузок.
• Использована современная технология засыпки наполнителем (кварцевый песок высокой химической очистки), что позволяет достичь высокой плотности заполнения и обеспечивает эффективное гашение электрической дуги внутри предохранителя при его срабатывании.
• Конструкция контактных выводов (покрытие - 0.6) обеспечивает присоединение медных и алюминиевых проводников и кабелей, оконцованных кабельными наконечниками или зажимами контактными, и шин с помощью резьбовых соединений.
• Полный ассортимент плавких вставок и держателей плавких вставок.

Условия эксплуатации:

• Максимальная высота эксплуатации не более 1000 м над уровнем моря;
• Режим работы - продолжительный;
• Группа условий эксплуатации М7, по ГОСТ 17516.1;
• Рабочее положение в пространстве - вертикальное или горизонтальное;
• Температура окружающего воздуха от -60 до +40 градусов по Цельсию, атмосфера типа 2 по ГОСТ 15150
