ПИ-концевые элементы

ПИ-концевые элементы (с ТВК, с БВК, без вывода кабеля)

Концевые элементы представляют собой фасонные изделия, концевые элементы трубопровода с дополнительным кабелем вывода ППУ изоляции, которые изготавливаются по СТБ 2270-2012. Предназначены данные изделия для соединения проложенных в теплоизоляционном слое пенополиуретана медных проводников по всей длине участка трубопровода с концевыми терминалами оперативно-дистанционного контроля. В ходе монтажа концевого элемента на трубопровод осуществляется замыкание системы контроля состояния теплоизоляции трубопровода, которая состоит из самой ППУ трубы, изолированных фасонных элементов, с кабелей вывода, приборов системы оперативно-дистанционного контроля и различного рода вспомогательными конструкциями.

Без вывода кабеля:

С боковым выводом кабеля:

С торцевым выводом кабеля:

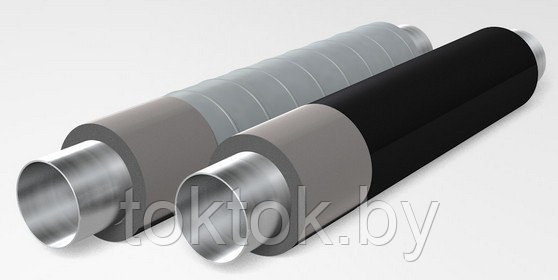

С точки зрения конструкции, концевой элемент трубопровода с кабелем вывода является отрезком предизолированной пенополиуретаном трубы, к которой присоединена металлическая заглушка изоляции, а также соединенные между собой медные проводники и медный кабель, которые замкнуты на стальной трубопровод и выходят сквозь специальное отверстие в наружной оболочке изделия, либо в металлической заглушке, либо закольцованы. Длина фасонного изделия обычно достигает 2200 мм в стандартном варианте, и 1500 мм – в укороченном.

Предизолированный концевой элемент устанавливается в тепловых камерах, в конечном и начальном месте определенного участка трубопровода. Место ввода данного элемента в камеру должно быть строго герметичным (для этого используются специальные манжеты, которые служат для защиты полиэтиленового или стального покрытия трубопровода). Что касается количества данных изделий, а также места их расположения, то они определяются на этапе проектирования тепловой трассы.

Технологии производства концевых элементов в стальной защитной или полиэтиленовой оболочке имеют определенные особенности, и должны в полной мере соответствовать всем требованиям, поскольку должны обеспечивать надежность и долговечность, ведь ремонт системы оперативно-дистанционного контроля на теплотрассе при обнаружении неисправности концевого элемента проблематичен. В местах соединения кабели должны присоединяться к сигнальным проводникам исключительно через герметичные кабельные выводы, а сама конструкция должна обеспечивать качественную герметичность в течение всего времени эксплуатации.
