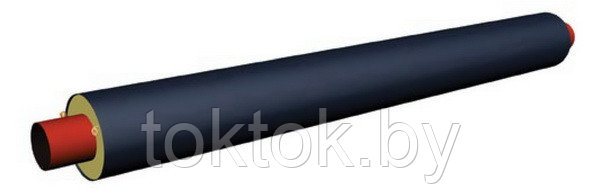

Трубы в ППУ изоляции

ПИ-трубы (другое название – трубы в ППУ изоляции) – это технически и экономически грамотное проектное решение для производства строительно-монтажных работ по замене или прокладке нового участка теплотрассы в любом регионе. При обслуживании объектов теплоснабжения применение ПИ-труб является одним из основных способов экономии тепловой энергии.

Реализуем стальные трубы, предварительно термоизолированные жестким пенополиуретаном (далее - ПИ-трубы) в трубе-оболочке, изготовленной из полиэтилена низкого давления (далее — ПЭ), предназначенные для подземной бесканальной прокладки.

ПИ-трубы предназначены для прокладки тепловых сетей с постоянной температурой теплоносителя до 393 К (120 °С), а также для прокладки тепловых сетей, работающих по графику качественного регулирования с температурой теплоносителя до 423 К (150 °С).

Для строительства сетей горячего водоснабжения выпускаются ПИ-трубы и ПИ-фасонные изделия с оцинкованной стальной трубой и оцинкованными деталями, прошедшими гигиеническую сертификацию.

Для прохода предизолированного трубопровода в футляре выпускаются ПИ-трубы с усилениями полиэтиленовой трубы-оболочки.

Стальные трубы, транспортирующие теплоноситель, входят в число разрешенных «Правилами устройства и безопасной эксплуатации трубопроводов пара и горячей воды», Минск, 2012.

Основные параметры и размеры ПИ-труб соответствуют значениям, приведенным в таблице 1 (СТБ 2252-2012, п.3.1).

* - ориентировочно, толщина стенки стальной трубы определяется проектом.

Конструкция ПИ-трубы:

Конструкция «труба в трубе» представляет собой основную стальную трубу, слой тепловой изоляции из жесткого пенополиуретана и защитный слой из полиэтилена низкого давления. За счет связи пенополиуретановой изоляции с металлической трубой и полиэтиленовой оболочкой обеспечивается жесткость всей конструкции.

1 – центрирующая опора
2 – термоизоляция из жесткого пенополиуретана
3 – гидроизоляция – оболочка из полиэтилена
4 – основная стальная труба
5 – проводники системы ОДК

Примеры условного обозначения:

1. Труба стальная электросварная немерной длины с наружным диаметром 114 мм и толщиной стенки 4 мм, изготовленная по группе В согласно ГОСТ 10705-80 из стали марки 20 по ГОСТ 1050-88, предварительно термоизолированная жестким пенополиуретаном, в трубе-оболочке из ПЭ с наружным диаметром 200 мм:

ПИ-труба 114×4 ГОСТ 10705-80 – В (20 ГОСТ 1050-88) – ПЭ 200 СТБ 2252-2012.

2. Труба стальная электросварная немерной длины с наружным диаметром 530 мм и толщиной стенки 8,5 мм, изготовленная по ГОСТ 20295-85 типа 3 и класса прочности К52, прошедшая термообработку, из стали марки 17Г1С по ГОСТ 19281-89, предварительно термоизолированная жестким пенополиуретаном, в трубе-оболочке из ПЭ с наружным диаметром 710 мм:

ПИ-труба 530×8,5 ГОСТ 20295-85 – К52 тип 3 – Т (17Г1С ГОСТ 19281-89) – ПЭ 710 СТБ 2252-2012.

3. Труба стальная бесшовная немерной длины с наружным диаметром 38 мм и толщиной стенки 3,5 мм, изготовленная по группе В согласно ГОСТ 8731-74 из стали марки 10 по ГОСТ 1050-88, предварительно термоизолированная жестким пенополиуретаном, в трубе-оболочке из ПЭ с наружным диаметром 110 мм:

ПИ-труба 38×3,5 ГОСТ 8731-74 – В (10 ГОСТ 1050-88) – ПЭ 110 СТБ 2252-2012.

4. Труба стальная оцинкованная по ТУ 14-162-55-99 немерной длины с наружным диаметром 76 мм и толщиной стенки 3,5 мм, изготовленная по группе В согласно ГОСТ 10705-80 из стали марки 20 по ГОСТ 1050-88, предварительно термоизолированная жестким пенополиуретаном, в трубе-оболочке из ПЭ с наружным диаметром 140 мм:

ПИ-труба Оц 76×3,5 ТУ 14-162-55-99 – ГОСТ 10705-80 – В (20 ГОСТ 1050-88) – ПЭ 140 СТБ 2252-2012.

5. Труба стальная оцинкованная немерной длины с наружным диаметром 75,5 мм и толщиной стенки 4 мм, изготовленная по ГОСТ 3262-75 из стали марки 20 согласно ГОСТ 1050-88, предварительно термоизолированная жестким пенополиуретаном, в трубе-оболочке из ПЭ с наружным диаметром 140 мм:

ПИ-труба Оц 75,5×4 ГОСТ 3262-75 (20 ГОСТ 1050-88) – ПЭ 140 СТБ 2252-2012.

Качество выпускаемых стальных труб в ППУ изоляции соответствует требованиям СТБ 2252-2012, качество ПИ-фасонных изделий – СТБ 2270-2012.

Основные достоинства термоизоляции пенополиуретаном

Современная конструкция изоляции труб с применением пенополиуретана обладает ощутимыми преимуществами по сравнению с другими используемыми материалами для тепловой изоляции труб (минеральная вата, фенольный поропласт, армопенобетон и т.д.):
• увеличение срока службы в 2-3 раза до 30-40 лет (скорость коррозии труб ППУ в пластиковой оболочке ниже в 20-30 раз);
• снижение потерь теплоты с 25-30% до 2-3%;
• снижение расходов на эксплуатацию в 2 раза;
• снижение расходов, связанных с ремонтом теплотрасс, в 3 раза;
• наличие встроенной системы оперативно-дистанционного контроля, позволяющей следить за текущим состоянием трубопровода из изолированных труб ППУ и определить с точностью до 1 м возможное место повреждения.

Факторы, влияющие на качество изоляции труб из стали

Заполнение пространства между трубопроводом и оболочкой химическими составляющими ППУ – это наиболее ответственный и важный этап всего производственного процесса. Определяющее значение для конечного качества труб ППУ имеет заливочная машина, которая должна обладать точным дозированием всех без исключения компонентов, качественно перемешивать их между собой, а также обладать стабильностью и высокой производительностью работы.

Основные показатели качества изоляции ППУ

- плотность, кг/м3, не менее – 60;
- при 10 %-ной деформации сжатия жесткого пенополиуретана напряжение не менее 0,3 Мпа;
- водопоглощение по объему жесткого пенополиуретана после кипячения в течение 90 мин;
в дистиллированной воде не более 10 %;
- теплопроводность при +50 С, Вт/м С, не более – 0,033
