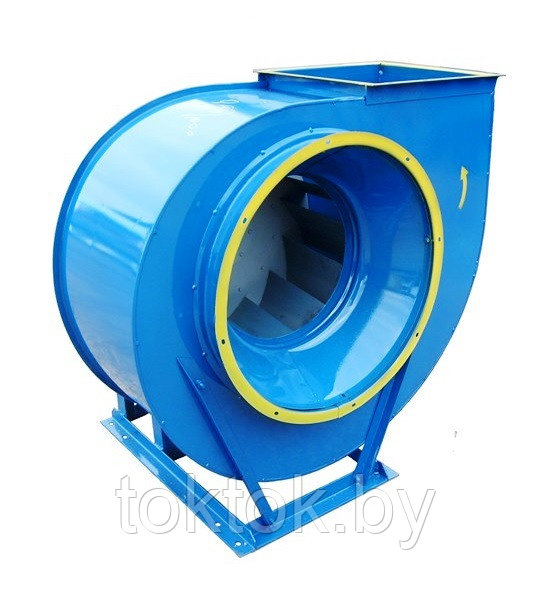

РАДИАЛЬНЫЕ ВЕНТИЛЯТОРЫ НИЗКОГО ДАВЛЕНИЯ типа ВР 80-75 (аналог ВР 86-77; ВЦ 4-75; ВПВ-НД)

ОБЩИЕ СВЕДЕНИЯ

• Низкого и среднего давления;
• Одностороннего всасывания;
• Корпус спиральный поворотный;
• Количество лопаток 12 (13);
• Направление вращения – правое и левое;
• ДКЦТ.632530.001 ТУ; ДКЦТ.632533.004 ТУ; ТУ 4861-008-57375659-2004; ТУ 4861-009-57375659-2004; ТУ 4861-012-57375659-2004; КПНР.632534.005.ТУ.

КОНСТРУКТИВНЫЕ ИСПОЛНЕНИЯ

• общего назначения;
• коррозионностойкие из нержавеющей стали;
• взрывозащищенные из разнородных металлов и алюминиевых сплавов;
• теплостойкие из углеродистой стали (до +200°С);
• дымоудаления (перемещаемая дымовоздушная среда +400°С; +600°С).

СЕРТИФИКАТЫ СООТВЕТСТВИЯ

№ РОСС RU.МГ01.В03480; № РОСС RU.МГ01.В03482; № С-RU.ПБ25.В.00863; разрешение №РРС 00-046529

№ вент.

Размеры, мм

В

А

А1

А2

А3

А4

а1

а2

Lmax

l

h

H

L1

2

383

140

100

100

170

170

140

140

500

128

150

410

32

2,5

475

163

100

100

200

200

175

175

530

145

185

495

6

3,15

602

208

200

200

245

245

220

220

630

165

228

625

52

4

740

260

200

200

300

300

270

270

730

205

277

780

106

5

915

324

300

300

380

380

350

350

810

245

338

905

140

6,3

1143

410

400

400

470

470

441

441

995

290

420

1150

230

8

1446

520

600

600

600

600

560

560

1300

380

533

1445

252

10

1785

640

750

750

750

750

700

700

1580

450

650

1785

312

12

2145

780

750

750

880

880

840

840

1650

520

755

2150

377

12,5

2145

780

750

750

930

930

875

875

1690

540

755

2200

425

№ вент.

Размеры, мм

N

n

n1

n2

L2

L3

D

D1

d

d1

d2

t1

t2

2

300

196

205

235

7×14

8×12

12

100

100

6

8

1

1

2,5

300

260

265

280

7×14

8×12

12

100

100

8

8

1

1

3,15

415

335

325

345

7×14

8×12

12

100

100

8

12

2

2

4

500

370

410

430

7×14

8×12

12

100

100

8

12

2

2

5

600

410

510

530

7×14

8×12

12

100

100

8

16

3

3

6,3

780

480

640

660

7×14

8×16

12

100

100

16

20

4

4

8

950

724

815

850

8×12

10×16

14

150

150

16

16

4

4

10

1160

873

1010

1040

10

10

14

150

150

16

20

5

5

12

1350

1045

1220

1260

12

10

14

150

150

16

24

5

5

12,5

1415

1045

1270

1310

12

10

14

150

150

16

24

5

5

№ вент.

Размеры, мм

В

А

А1

А2

А3

А4

а1

а2

Lmax

l

h

H

L1

8

1750

520

600

600

600

600

560

560

1240

380

533

1462

257

10

2370

640

750

750

750

750

700

700

1380

450

650

1780

327

12,5

2605

780

750

750

930

930

875

875

1440

540

755

2095

397

№ вент.

Размеры, мм

N

n

n1

n2

L2

L3

L4

L5

L6

D

D1

d

d1

8

560

1060

500

696

764

815

850

8×12

10×16

16

16

4

4

10

700

1148

448

840

664

1010

1040

10

10

16

20

5

5

12,5

841

1595

754

905

985

1270

1310

12

10

16

24

5

5

№ вент.

Размеры, мм

В

А

А1

А2

А3

А4

а1

а2

Lmax

l

h

H

L1

8

1446

520

600

600

600

600

560

560

1240

380

533

1515

245

10

1785

640

750

750

750

750

700

700

1347

450

650

1700

311

12,5

2145

780

750

750

930

930

875

875

1440

540

755

2095

398

№ вент.

Размеры, мм

N

n

n1

n2

L2

L3

D

D1

d

d1

d2

t1

t2

8

1126

747

815

850

8×12

10×16

14

150

150

16

16

4

4

10

1265

880

1010

1040

10

10

14

150

150

16

20

5

5

12,5

1620

1045

1270

1310

12

10

14

150

150

16

24

5

5

№

Исп

Типоразмер

двигателя

Мощность

устано-вочная

Nу, кВт

Частота

вращения вала

N,об/мин.

Производи-

тельность

Q, м ³/час

Давление

полное

Pv, Па

Масса без

двигателя

не более, кг

Вибро-

изоляторы

Тип

Кол

1

2

3

4

5

6

7

8

9

10

2

1

АИС56В4

0,09

1500

200-410

100-20

15

ДО38

4

АИР63А4

0,25

1500

250-450

120-30

АИР56В2

0,25

3000

450-970

470-140

2,5

1

АИР56А4

0,12

1500

650-950

200-90

16

ДО38

4

АИР56В4

0,18

1500

650-990

200-90

АИР63А4

0,25

1500

400-1000

200-90

АИР63В4

0,37

1500

345-1035

210-100

АИМ71А4

0,55

1500

450-1050

210-100

АИР71В4

0,75

1500

650-1050

210-100

АИР63А2

0,37

3000

550-1650

490-300

АИР63В2

0,55

3000

525-2000

695-275

АИР71А2

0,75

3000

550-2050

700-300

АИР71В2

1,1

3000

600-2100

750-340

АИР80А2

1,5

3000

650-2150

780-370

3,15

1

АИР56В4

0,18

1500

760-1820

185-110

27

ДО38

4

АИР63А4

0,25

1500

850-1840

280-130

АИР63В4

0,37

1500

900-1950

370-130

АИР71А4

0,55

1500

1000-2030

400-140

АИР71В4

0,75

1500

1050-2230

430-140

АИР80А4

1,1

1500

1100-2290

450-200

АИР71В2

1,1

3000

1500-3200

1030-280

АИР80А2

1,5

3000

1500-3455

1340-270

АИР80В2

2,2

3000

1500-3800

1350-480

АИР90L2

3,0

3000

1500-4000

1350-680

4

1

АИР63В6

0,25

1000

1400-2700

210-120

47

ДО38 (39)

4

АИР71А6

0,37

1000

1300-2700

270-180

АИР71В6

0,55

1000

1300-2800

300-200

АИР80А6

0,75

1000

1300-2800

320-210

АИР71А4

0,55

1500

2100-4400

480-214

АИР71В4

0,75

1500

2200-4500

500-200

ДО38 (39)

4

АИР80А4

1,1

1500

2410-4510

530-210

АИР100S2

4,0

3000

2800-7500

2060-1245

АИР100L2

5,5

3000

4300-8300

2200-1250

5

1

АИР71В6

0,55

1000

2750-4100

340-215

64

ДО39

5

АИР80А6

0,75

1000

3000-5615

405-225

АИР80В6

1,1

1000

3080-5700

460-315

АИР100L6

2,2

1000

3100-5700

470-320

АИР80А4

1,1

1500

2550-7950

900-270

АИР80В4

1,5

1500

2600-8110

950-300

АИР90L4

2,2

1500

2600-8500

960-400

АИР100S4

3,0

1500

2605-9200

980-470

АИР100L4

4,0

1500

2605-9250

1000-650

6,3

1

АИР80В6

1,1

1000

4700-8300

380-350

127

ДО40

5

АИР90L6

1,5

1000

4800-10000

470-350

АИР100L6

2,2

1000

4990-11800

640-360

А112МА6

3,0

1000

6200-12000

750-530

АИР100L4

4,0

1500

8530-15260

1095-300

АИР112М4

5,5

1500

8600-17000

1220-400

АИР132S4

7,5

1500

8880-18700

1465-430

АИРМ132М4

11,0

1500

9200-19800

1550-700

1

2

3

4

5

6

7

8

9

10

8

1

5А112МВ8

3,0

750

7500-10600

650-500

235

ДО41

6

АИРМ132S8

4,0

750

7500-10900

650-400

АИРМ132М8

5,5

750

7550-11800

690-380

АИР112МВ6

4,0

1000

9500-17000

740-270

АИР132S6

5,5

1000

9600-21490

1045-290

АИР132М6

7,5

1000

12000-23000

1150-580

АИР160S6

11,0

1000

13000-24000

1280-700

5А160М4

18,5

1500

15000-31000

1900-1000

АИР180S4

22,0

1500

15100-32000

1950-1050

8

5

АИРМ132М8

5,5

960 (960)

9900-19600

1000-450

375

ДО41

6

АИРМ132М6

7,5

960 (1120)

11000-23000

1300-550

АИР160S6

11,0

1000(1280)

12000-24500

1450-750

10

1

АИРМ132М8

5,5

750

14000-26850

730-400

355

ДО43

5

АИР160S8

7,5

750

14500-27260

800-550

АИР160М8

11,0

750

14600-30200

820-600

АИР180М8

15,0

750

15300-30700

820-600

5А200L8

22,0

750

16000-31200

820-600

5А160S6

11,0

1000

22000-39000

1050-420

АИР160М6

15,0

1000

22800-39900

1100-450

АИР180М6

18,5

1000

23000-41000

1300-800

5А200М6

22,0

1000

23000-41900

1400-1000

10

5

АИР132S6

5,5

960 (620)

27600-32100

400-110

490

ДО43

5

5А132М6

7,5

960 (700)

27600-33000

690-440

510

АИР160S6

11,0

970 (770)

28000-34000

810-700

510

АИР160М6

15,0

975 (850)

28000-37000

1000-850

530

АИР180М6

18,5

975 (1050)

28600-42000

1300-900

550

АИР180S4

22,0

1465(1050)

29000-44000

1450-1000

550

12

1

АИР180М8

15,0

750

17000-31000

900-600

500

ДО43

6

5А200М8

18,5

750

19700-32100

900-500

5А200L8

22,0

750

20000-37100

1150-1000

5А225М8

30,0

750

30000-42100

1200-900

12,5

1

АИР180М8

15,0

750

26000-32000

980-600

550

ДО43

6

5А200М8

18,5

750

29700-34100

1250-1300

550

5А200L8

22,0

750

30000-45000

1275-1200

560

5А225М8

30,0

750

30380-60000

1280-1000

560

5АМ250S8

37,0

750

30650-61000

1300-1000

560

12,5

5

АИР160S8

7,5

725 (535)

20000-43000

660-300

890

ДО43

6

АИР160М8

11,0

725 (580)

22000-45000

700-250

890

АИР180М8

15,0

730 (650)

25000-52500

900-700

900

5А200М8

18,5

730 (685)

27000-57000

1150-850

900

5А200L8

22,0

730 (755)

28000-60000

1300-1000

900

5А200L6

30,0

980 (800)

31000-64500

1400-1100

900

14

1

5АМ250М8

45,0

750

48000-61000

2080-1950

1700

ДО44

10

5АМ280S8

55,0

750

48000-100000

2080-1100

16

5

АИР160М8

11,0

725 (400)

27600-58500

450-380

2700

ДО45

8

АИР180М8

15,0

730 (440)

27600-66400

500-400

5А200М8

18,5

730 (480)

34600-70400

700-500

5А200L8

22,0

730 (500)

37700-78200

850-600

5А225М8

30,0

750 (550)

50000-95000

1200-690

5АМ250S8

37,0

750 (600)

48000-97500

1280-900

А250М8

45,0

735 (600)

48300-98000

1285-900

А280S8

55,0

735 (650)

54000-108000

1450-1100

А280М8

75,0

735 (670)

56000-116000

1750-1325

20

5

А250М8

45,0

735 (420)

75600-157000

1100-580

5000

ДО45

14

А280S8

55,0

735 (465)

83700-190000

1350-830

А280М8

75,0

735 (500)

90000-196000

1560-875

5АМ315S6

110

1000(550)

100000-210000

1800-1000

18

АИР355S6

160

1000(700)

150000-270000

2000-1300

20
