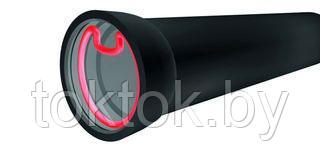

ЧУГУННЫЕ ТРУБЫ ВЧШГ

№ п/п	Диаметр	Вес, кг	Длина трубы, м	Цена с НДС при полной загрузке машины за 1 шт. с 12.04.2021 г.	Норма загрузки в автотранспорт
Трубы чугунные тип соединения "TYTON" ТУ 1461-037-90910065-2015 (ОАО ЛМЗ "Свободный Сокол")
1	80 ЧШГс ЦПП под манжету "TYTON"	88,0	6,0		220
2	100 ЧШГс ЦПП под манжету "TYTON"	111,0	6,0		180
3	125 ЧШГс ЦПП под манжету "TYTON"	139,0	6,0		140
4	150 ЧШГс ЦПП под манжету "TYTON"	169,0	6,0		120
5	200 ЧШГс ЦПП под манжету "TYTON"	228,0	6,0		80
6	250 ЧШГс ЦПП под манжету "TYTON"	297,0	6,0		70
7	300 ЧШГс ЦПП под манжету "TYTON"	371,0	6,0		52
8	350 ЧШГс ЦПП под манжету "TYTON"		6,0		32
9	400 ЧШГ с ЦПП, под манжету "TYTON"	566,0	6,0		32
10	500 ЧШГ с ЦПП, под манжету "TYTON"	774,0	6,0		20
11	600 ЧШГ с ЦПП, под манжету "TYTON"	1007,0	6,0		16
12	700 ЧШГ с ЦПП, под манжету "TYTON"	1298,0	6,0		12
13	800 ЧШГ с ЦПП, под манжету "TYTON"	1594,0	6,0		10
14	900 ЧШГ с ЦПП, под манжету "TYTON"	1917,0	6,0		8
15	1000 ЧШГ с ЦПП, под манжету "TYTON"	2267,0	6,0		8
16	80 ЧШГс ЦПП оцинкованная / алюмоцинк под манжету "TYTON"	90,0	6,0		220
17	100 ЧШГс ЦПП оцинкованная / алюмоцинк под манжету "TYTON"	111,7	6,0		180
18	125 ЧШГс ЦПП оцинкованная / алюмоцинк под манжету "TYTON"	141,0	6,0		140
19	150 ЧШГс ЦПП оцинкованная / алюмоцинк под манжету "TYTON"	169,8	6,0		120
20	200 ЧШГс ЦПП оцинкованная / алюмоцинк под манжету "TYTON"	228,6	6,0		80
21	250 ЧШГс ЦПП оцинкованная / алюмоцинк под манжету "TYTON"	301,0	6,0		70
22	300 ЧШГс ЦПП оцинкованная / алюмоцинк под манжету "TYTON"	375,0	6,0		52
23	350 ЧШГс ЦПП оцинкованная / алюмоцинк под манжету "TYTON"		6,0		32
24	400 ЧШГ с ЦПП, оцинкованная / алюмоцинк под манжету "TYTON"	566,0	6,0		32
25	500 ЧШГ с ЦПП, оцинкованная / алюмоцинк под манжету "TYTON"	774,0	6,0		20
26	600 ЧШГ с ЦПП, оцинкованная / алюмоцинк под манжету "TYTON"	1007,0	6,0		16
27	700 ЧШГ с ЦПП, оцинкованная / алюмоцинк под манжету "TYTON"	1298,0	6,0		12
28	800 ЧШГ с ЦПП, оцинкованная / алюмоцинк под манжету "TYTON"	1594,0	6,0		10
29	900 ЧШГ с ЦПП, оцинкованная / алюмоцинк под манжету "TYTON"	1917,0	6,0		8
30	1000 ЧШГ с ЦПП, оцинкованная / алюмоцинк под манжету "TYTON"	2267,0	6,0		8
Манжеты "TYTON"
№ п/п	Диаметр	Вес, кг	Длина трубы, м	Цена с НДС при полной загрузке машины за 1 шт. с 12.04.2021 г.	Норма загрузки в автотранспорт
1	Манжета "TYTON" d80
2	Манжета "TYTON" d100
3	Манжета "TYTON" d125
4	Манжета "TYTON" d150
5	Манжета "TYTON" d200
6	Манжета "TYTON" d250
7	Манжета "TYTON" d300
8	Манжета "TYTON" d350
9	Манжета "TYTON" d400
10	Манжета "TYTON" d500
11	Манжета "TYTON" d600
12	Манжета "TYTON" d700
13	Манжета "TYTON" d800
14	Манжета "TYTON" d900
15	Манжета "TYTON" d1000
Прайс-лист, цены на трубы чугунные ВЧШГ соединения TYTON (ТАЙТОН) КАНАЛИЗАЦИОННЫЕ Прайс-лист и цены на трубы чугунные канализационные из чугуна с шаровидным графитом (ЧШГ) соединение TYTON (ТАЙТОН) Все цены на трубы ВЧШГ Тайтон указаны с учетом НДС.
№ п/п	Диаметр	Вес, кг	Длина трубы, м	Цена с НДС при полной загрузке машины за 1 шт. с 12.04.2021 г.	Норма загрузки в автотранспорт
Трубы ЧШГ тип соединения "TYTON" ТУ 1461-063-90910065-2013 с лаковым покрытием, а также внутренним покрытием из глинозёмистого цемента (ОАО ЛМЗ "Свободный Сокол")
1	80 ЧШГс ЦПП под манжету "TYTON", канализационная	88,0	6,0		220
2	100 ЧШГс ЦПП под манжету "TYTON", канализационная	111,0	6,0		180
3	150 ЧШГс ЦПП под манжету "TYTON", канализационная	169,0	6,0		120
4	200 ЧШГс ЦПП под манжету "TYTON", канализационная	228,0	6,0		80
5	250 ЧШГс ЦПП под манжету "TYTON", канализационная	297,0	6,0		70
6	300 ЧШГс ЦПП под манжету "TYTON", канализационная	371,0	6,0		52
7	350 ЧШГс ЦПП под манжету "TYTON", канализационная		6,0
8	400 ЧШГ с ЦПП, под манжету "TYTON", канализационная	566,0	6,0		32
9	500 ЧШГ с ЦПП, под манжету "TYTON", канализационная	774,0	6,0		20
10	600 ЧШГ с ЦПП, под манжету "TYTON", канализационная	1007,0	6,0		16
11	700 ЧШГ с ЦПП, под манжету "TYTON", канализационная	1298,0	6,0		12
12	800 ЧШГ с ЦПП, под манжету "TYTON", канализационная	1594,0	6,0		10
13	900 ЧШГ с ЦПП, под манжету "TYTON", канализационная	1917,0	6,0		8
14	1000 ЧШГ с ЦПП, под манжету "TYTON", канализационная	2267,0	6,0		8
Трубы ЧШГ тип соединения "TYTON" ТУ 1461-063-90910065-2013 с наружным цинковым и битумным покрытием, а также внутренним покрытием из глинозёмистого цемента (ОАО ЛМЗ "Свободный Сокол")
1	80 ЧШГс ЦПП оцинкованная / алюмоцинк под манжету "TYTON", канализационная	88,0	6,0		220
2	100 ЧШГс ЦПП оцинкованная / алюмоцинк под манжету "TYTON", канализационная	111,0	6,0		180
3	125 ЧШГс ЦПП оцинкованная / алюмоцинк под манжету "TYTON", канализационная	141,0	6,0
4	150 ЧШГс ЦПП оцинкованная / алюмоцинк под манжету "TYTON", канализационная	169,0	6,0		120
5	200 ЧШГс ЦПП оцинкованная / алюмоцинк под манжету "TYTON", канализационная	228,0	6,0		80
6	250 ЧШГс ЦПП оцинкованная / алюмоцинк под манжету "TYTON", канализационная	297,0	6,0		70
7	300 ЧШГс ЦПП оцинкованная / алюмоцинк под манжету "TYTON", канализационная	371,0	6,0		52
8	350 ЧШГс ЦПП оцинкованная / алюмоцинк под манжету "TYTON", канализационная		6,0
9	400 ЧШГ с ЦПП, оцинкованная / алюмоцинк под манжету "TYTON", канализационная	566,0	6,0		32
10	500 ЧШГ с ЦПП, оцинкованная / алюмоцинк под манжету "TYTON", канализационная	774,0	6,0		20
11	600 ЧШГ с ЦПП, оцинкованная / алюмоцинк под манжету "TYTON", канализационная	1007,0	6,0		16
12	700 ЧШГ с ЦПП, оцинкованная / алюмоцинк под манжету "TYTON", канализационная	1298,0	6,0		12
13	800 ЧШГ с ЦПП, оцинкованная / алюмоцинк под манжету "TYTON", канализационная	1594,0	6,0		100
14	900 ЧШГ с ЦПП, оцинкованная / алюмоцинк под манжету "TYTON", канализационная	1917,0	6,0		8
15	1000 ЧШГ с ЦПП, оцинкованная / алюмоцинк под манжету "TYTON", канализационная	2267,0	6,0		8
Манжеты "TYTON" канализационные
1	Манжета "TYTON" d80 канализационная
2	Манжета "TYTON" d100 канализационная
3	Манжета "TYTON" d150 канализационная
4	Манжета "TYTON" d200 канализационная
5	Манжета "TYTON" d250 канализационная
6	Манжета "TYTON" d300 канализационная
7	Манжета "TYTON" d400 канализационная
8	Манжета "TYTON" d500 канализационная
9	Манжета "TYTON" d600 канализационная
10	Манжета "TYTON" d700 канализационная
11	Манжета "TYTON" d800 канализационная
12	Манжета "TYTON" d900 канализационная
13	Манжета "TYTON" d1000 канализационная
Прайс-лист, цены на трубы чугунные ВЧШГ соединения RJ (VRS) ВОДОПРОВОДНЫЕ Все цены на трубы ВЧШГ ВРС (RJ) указаны с учетом НДС.
№ п/п	Диаметр	Вес, кг	Длина трубы, м	Цена с НДС при полной загрузке машины за 1 шт. с 12.04.2021 г.	Норма загрузки в автотранспорт
Трубы чугунные тип соединения "RJ" ("VRS") ТУ 1461-037-90910065-2015 (ОАО ЛМЗ "Свободный Сокол")
1	80 ЧШГ с ЦПП под манжету "RJ"		6,0		180
2	100 ЧШГ с ЦПП под манжету "RJ"	111,0	6,0		180
3	150 ЧШГ с ЦПП под манжету "RJ"	169,0	6,0		120
4	200 ЧШГ с ЦПП под манжету "RJ"	228,0	6,0		80
5	250 ЧШГ с ЦПП под манжету "RJ"	297,0	6,0		70
6	300 ЧШГ с ЦПП под манжету "RJ"	371,0	6,0		52
7	400 ЧШГ с ЦПП, под манжету "RJ"	566,0	6,0		32
8	500 ЧШГ с ЦПП, под манжету "RJ"	774,0	6,0		20
9	80 ЧШГ с ЦПП оцинкованная / алюмоцинк под манжету "RJ"		6,0		180
10	100 ЧШГ с ЦПП оцинкованная / алюмоцинк под манжету "RJ"	111,7	6,0		180
11	150 ЧШГ с ЦПП оцинкованная / алюмоцинк под манжету "RJ"	169,8	6,0		120
12	200 ЧШГ с ЦПП оцинкованная / алюмоцинк под манжету "RJ"	228,6	6,0		80
13	250 ЧШГс ЦПП оцинкованная / алюмоцинк под манжету "RJ"	301,0	6,0		70
14	300 ЧШГс ЦПП оцинкованная / алюмоцинк под манжету "RJ"	375,0	6,0		52
15	400 ЧШГ с ЦПП, оцинкованная / алюмоцинк под манжету "RJ"	566,0	6,0		32
16	500 ЧШГ с ЦПП, оцинкованная / алюмоцинк под манжету "RJ"	774,0	6,0	1	20
Манжеты "RJ"
№ п/п	Диаметр	Вес, кг	Длина трубы, м	Цена с НДС при полной загрузке машины за 1 шт. с 12.04.2021 г.	Норма загрузки в автотранспорт
1	Манжета "RJ" ("VRS") d80
2	Манжета "RJ" ("VRS") d100
3	Манжета "RJ" ("VRS") d150
4	Манжета "RJ" ("VRS") d200
5	Манжета "RJ" ("VRS") d250
6	Манжета "RJ" ("VRS") d300
7	Манжета "RJ" ("VRS") d400
8	Манжета "RJ" ("VRS") d500
Прайс-лист, цены на трубы чугунные ВЧШГ соединения RJ (VRS) КАНАЛИЗАЦИОННЫЕ Все цены на трубы ВЧШГ ВРС (RJ) указаны с учетом НДС.
№ п/п	Диаметр	Вес, кг	Длина трубы, м	Цена с НДС при полной загрузке машины за 1 шт. с 12.04.2021 г.	Норма загрузки в автотранспорт
Трубы ЧШГ тип соединения "ВРС" ТУ ТУ 1461-063-90910065-2013 с лаковым покрытием, а также внутренним покрытием из глинозёмистого цемента (ОАО ЛМЗ "Свободный Сокол")
1	80 ЧШГс ЦПП под манжету "RJ", канализационная	88,0	6,0		220
2	100 ЧШГс ЦПП под манжету "RJ", канализационная	111,0	6,0		180
3	150 ЧШГс ЦПП под манжету "RJ", канализационная	169,0	6,0		120
4	200 ЧШГс ЦПП под манжету "RJ", канализационная	228,0	6,0		80
5	250 ЧШГс ЦПП под манжету "RJ", канализационная	297,0	6,0		70
6	300 ЧШГс ЦПП под манжету "RJ", канализационная	371,0	6,0		52
7	400 ЧШГ с ЦПП, под манжету "RJ", канализационная	566,0	6,0		32
8	500 ЧШГ с ЦПП, под манжету "RJ", канализационная	774,0	6,0		20
9	600 ЧШГ с ЦПП, под манжету "RJ", канализационная	1007,0	6,0		16
10	700 ЧШГ с ЦПП, под манжету "RJ", канализационная	1298,0	6,0		12
11	800 ЧШГ с ЦПП, под манжету "RJ", канализационная	1594,0	6,0		10
12	900 ЧШГ с ЦПП, под манжету "RJ", канализационная	1917,0	6,0		8
13	1000 ЧШГ с ЦПП, под манжету "RJ", канализационная	2267,0	6,0		8
Трубы ЧШГ тип соединения "ВРС" ТУ 1461-063-90910065-2013 с наружным цинковым и лаковым покрытием, а также внутренним покрытием из глинозёмистого цемента (ОАО ЛМЗ "Свободный Сокол")
1	80 ЧШГс ЦПП под манжету "RJ", канализационная	88,0	6,0		220
2	100 ЧШГс ЦПП под манжету "RJ", канализационная	111,0	6,0		180
3	150 ЧШГс ЦПП под манжету "RJ", канализационная	169,0	6,0		120
4	200 ЧШГс ЦПП под манжету "RJ", канализационная	228,0	6,0		80
5	250 ЧШГс ЦПП под манжету "RJ", канализационная	297,0	6,0		70
6	300 ЧШГс ЦПП под манжету "RJ", канализационная	371,0	6,0		52
7	400 ЧШГ с ЦПП, под манжету "RJ", канализационная	566,0	6,0		32
8	500 ЧШГ с ЦПП, под манжету "RJ", канализационная	774,0	6,0		20
9	600 ЧШГ с ЦПП, под манжету "RJ", канализационная	1007,0	6,0		16
10	700 ЧШГ с ЦПП, под манжету "RJ", канализационная	1298,0	6,0		12
11	800 ЧШГ с ЦПП, под манжету "RJ", канализационная	1594,0	6,0		10
12	900 ЧШГ с ЦПП, под манжету "RJ", канализационная	1917,0	6,0		8
13	1000 ЧШГ с ЦПП, под манжету "RJ", канализационная	2267,0	6,0		8
Манжеты "RJ" канализационные
1	Манжета "RJ" ("VRS") d80, канализационная
2	Манжета "RJ" ("VRS") d100, канализационная
3	Манжета "RJ" ("VRS") d150, канализационная
4	Манжета "RJ" ("VRS") d200, канализационная
5	Манжета "RJ" ("VRS") d250, канализационная
6	Манжета "RJ" ("VRS") d300, канализационная
7	Манжета "RJ" ("VRS") d400, канализационная
8	Манжета "RJ" ("VRS") d500, канализационная
9	Манжета "RJ" ("VRS") d600, канализационная
10	Манжета "RJ" ("VRS") d700, канализационная
11	Манжета "RJ" ("VRS") d800, канализационная
12	Манжета "RJ" ("VRS") d900, канализационная
13	Манжета "RJ" ("VRS") d1000, канализационная
Прайс-лист, цены на трубы чугунные ВЧШГ соединения RJS ВОДОПРОВОДНЫЕ Все цены на трубы ЧШГ RJS указаны с учетом НДС.
№ п/п	Диаметр	Вес, кг	Длина трубы, м	Цена с НДС при полной загрузке машины за 1 шт. с 12.04.2021 г.	Норма загрузки в автотранспорт
Трубы чугунные тип соединения "RJS" ТУ 1461-037-90910065-2015 (ОАО ЛМЗ "Свободный Сокол")
1	600 ЧШГ с ЦПП, под манжету "RJS"	1007,0	6,0		16
2	700 ЧШГ с ЦПП, под манжету "RJS"	1298,0	6,0		12
3	800 ЧШГ с ЦПП, под манжету "RJS"	1594,0	6,0		10
4	900 ЧШГ с ЦПП, под манжету "RJS"	1917,0	6,0		8
5	1000 ЧШГ с ЦПП, под манжету "RJS"	2267,0	6,0		8
6	600 ЧШГ с ЦПП, оцинкованная / алюмоцинк под манжету "RJS"	1007,0	6,0		16
7	700 ЧШГ с ЦПП, оцинкованная / алюмоцинк под манжету "RJS"	1298,0	6,0		12
8	800 ЧШГ с ЦПП, оцинкованная / алюмоцинк под манжету "RJS"	1594,0	6,0		10
9	900 ЧШГ с ЦПП, оцинкованная / алюмоцинк под манжету "RJS"	1917,0	6,0		8
10	1000 ЧШГ с ЦПП, оцинкованная / алюмоцинк под манжету "RJS"	2267,0	6,0		8
Манжеты "RJS"
1	Манжета "RJS" d600
2	Манжета "RJS" d700
3	Манжета "RJS" d800
4	Манжета "RJS" d900
5	Манжета "RJS" d1000

Осуществляем комплектацию фасонными частями, запорной арматурой, пиломатериалами и асбоцементной трубой

---

Трубы чугунные: особенности, достоинства, области использования

Соединение «Tyton»

Соединение «RJ»

Соединение «RJS»

Трубы ВЧШГ представляют собой изделия широкой сферы применения. В их изготовлении используется высокопрочный чугун с шаровидным графитом, благодаря которому трубы приобретают оптимальную гибкость и пластичность. Эта пластичность позволяет достойно выдерживать значительный вес почвенных слоев, а также внушительные дорожные нагрузки, провоцирующие диаметральные прогибы конструкций. Подобные свойства привели к тому, что трубы ВЧШГ в большинстве отраслей успешно заменили своих менее прочных предшественниц из серого чугуна с пластинчатым графитом.

В производстве описываемых изделий используется центробежный способ работы с чугунным литьем. Изнутри трубы покрываются цементно-песчаным защитным слоем, снаружи - битумным лаком либо композитом из битума и цинка. Конструктив труб из чугуна предусматривает наличие с одной стороны гладкого конца, с другой - раструбного соединения под уплотнительное кольцо (типы соединения Tyton и RJS). Кроме того, существуют разновидности элементов, оснащенные с обеих сторон фланцами.

Основные преимущества чугунных труб ВЧШГ

Помимо высокой прочности, следует отметить ряд других достоинств этих изделий, в частности:

• долговечность: решив купить трубы из ВЧШГ, пользователь может рассчитывать на срок безремонтной эксплуатации порядка 100 лет;
• устойчивость к ударным нагрузкам, коррозии, перепадам влажности и температур;
• универсальность - такие трубы могут использоваться во всех типах почв в любых климатических зонах, к тому же, подходят ко всем видам соединений в трубопроводах;
• способность транспортировать химически агрессивные среды без утраты целостности изделия;
• экологическую безопасность: цементно-песчаное внутреннее покрытие позволяет подавать по трубам воду, полностью соответствующую нормам СанПиН, а инертный чугун не оказывает негативного воздействия на окружающую обстановку и по истечению срока службы легко утилизируется без ущерба для природной среды;
• простоту в обработке - чугунные трубы превосходно поддаются резанию, сверлению, электросварке;
• ценовую доступность - чугунное литье, а значит, и изделия из него, стоят значительно дешевле, нежели стальное сырье либо цветные металлические сплавы.



Где используются чугунные трубы с шаровидным графитом?

Чаще всего с помощью труб из чугуна организуются системы бытового и промышленного водоснабжения и водоотведения (внутренней и внешней канализации). Также их применяют:

• в водноснабжении, в промышленном опреснении вод;
• в канализации, наружные сети и сооружения;
• в обустройстве теплосетей, температура носителя в которых не превышает 115 градусов;
• в нефтехимической и горнодобывающей промышленности - для транспортировки агрессивных сред;
• в противопожарных системах водообеспечения;
• в качестве заполняемых бетонными смесями свайных оболочек при обустройстве свайных фундаментов зданий и сооружений, в том числе, портовых, а также для укрепления нестабильных грунтов;
• в сельскохозяйственных работах, осушении и мелиорации земель;
• в организации систем искусственного обеспечения снегом горнолыжных трасс и курортов;
• в других сферах - по согласованию с профильными специалистами.



Заказать чугунные трубы ВЧШГ, полностью отвечающие нормам и требованиям ГОСТ, можно позвонив по телефонам: +7 (495) 686-18-96; +7 (495) 686-14-91; +7 (495) 683-64-69. В каталоге эти элементы представлены в широком ассортименте размеров и конфигураций, под разное предельное рабочее давление. А наши компетентные консультанты всегда окажут действенную помощь в расчете необходимого количества и подборе оптимального типа труб.

Внешнее покрытие труб из ВЧШГ

Обеспечение дополнительной защиты поверхности труб достигается консервационным нанесением битумного лака или композитным составом из металлического цинка и лака. подробнее


Внутреннее покрытие труб из ВЧШГ

Обеспечение активного и пассивного защитного барьера на внутренней поверхности трубы из ВЧШГ достигается путем нанесения цементно-песчаного раствора (ЦПП). подробнее


Угловое отклонение соединения	Поведение трубопровода ВЧШГ в подвижном грунте



Внешний вид прокладываемых трубопроводов:



Наверх

---

ТРУБЫ ВЧШГ - СОЕДИНЕНИЕ «TYTON» (ТАЙТОН)

Трубы раструбные под соединение "Тyton" комплектуются уплотнительными кольцами. Состав материала и свойства уплотнительных резиновых колец регламентируются нормативной документацией.


Основные размеры, масса, допустимое рабочее давление, угол отклонения труб ВЧШГ

Размеры, мм									Допустимое рабочее давление, МПа	Допустимый угол отклонения при укладке, °	Расчетная масса (кг) трубы с раструбом с цем. покрытием длиной L, мм
DN	D	DE		S		S1		I1			5800	6000
80	140	98	+1,0	6,0	-1,3	3	+2,0	80	6,4	5	85,0	88,0
			-2,7				-1,5
100	163	118	+1,0	6,0	-1,3	3	+2,0	88	6,4	5	106,0	109,0
			-2,8				-1,5
125	190	144	+1,0	6,0	-1,3	3	+2,0	91	6,4	5	132,0	136,0
			-2,9				-1,5
150	217	170	+1,0	6,0	-1,3	3	+2,0	94	6,4	5	159,0	164,0
			-2,9				-1,5
200	278	222	+1,0	6,3	-1,3	3	+2,0	100	6,2	4	215,0	222,0
			-3,0				-1,5
250	336	274	+1,0	6,8	-1,5	3	+3,0	105	5,4	4	281,0	290,0
			-3,1				-1,5
300	393	326	+1,0	7,2	-1,6	3	+3,0	110	4,9	4	252,0	364,0
			-3,3				-1,5
350	448	378	+1,0	7,7	-1,7	5	+3,5	110	4,5	3	461,0	476,0
			-3,4				-2,0
400	500	429	+1,0	8,1	-1,7	5	+3,5	110	4,2	3	553,0	571,0
			-3,5				-2,0
500	604	532	+1,0	9,0	-1,9	5	+3,5	120	3,8	3	756,0	780,0
			-3,8				-2,0
600	713	635	+1,0	9,9	-1,9	5	+3,5	120	3,6	3	983,0	1015,0
			-4,0				-2,0
700	824	738	+1,0	10,8	-2,0	6	+4,0	150	3,4	2	1273,0	1314,0
			-4,2				-2,5
800	943	842	+1,0	11,7	-2,1	6	+4,0	160	3,2	2	1556,0	1606,0
			-4,5				-2,5
900	1052	945	+1,0	12,6	-2,2	6	+4,0	175	3,1	1,5	1870,0	1930,0
			-4,8				-2,5
1000	1158	1048	+1,0	13,5	-2,3	6	+4,0	185	3,0	1,5	2210,0	2281,0
			-5,0				-2,5



Уплотнительное кольцо под соединения чугунных труб "Tyton" и "RJS"

Размеры, мм													Масса, кг (справочная)
DN	d1		d2		d3		h1		t1	t2		r
80	126	±1,0	124	±1,0	16	+0,5	10	+0,3	26	5	+0,4	3,5	0,13
											-0,2
100	146	±1,0	144	±1,0	16	+0,5	10	+0,3	26	5	+0,4	3,5	0,21
											-0,2
125	173	±1,0	171	±1,0	16	+0,5	10	+0,3	26	5	+0,4	3,5	0,29
											-0,2
150	200	±1,5	198	±1,5	16	+0,5	10	+0,3	26	5	+0,4	3,5	0,36
											-0,2
200	256	±1,5	254	±1,0	18	+0,5	11	+0,3	30	6	+0,4	4,0	0,50
											-0,2
250	310	±1,5	308	±1,0	18	+0,5	11	+0,3	32	6	+0,4	4,0	0,72
											-0,2
300	366	±1,5	364	±1,0	20	+0,5	12	+0,3	34	7	+0,4	4,5	0,94
											-0,2
350	420	±2,0	418	±2,0	20	+0,5	12	+0,3	34	7	+0,4	4,5	1,25
											-0,2
400	475	±2,0	473	±2,0	22	+0,5	13	+0,3	38	8	+0,5	5,0	1,54
											-0,3
500	583	±3,0	581	±3,0	24	+0,5	14	+0,3	42	9	+0,5	5,5	2,45
											-0,3
600	692	±3,0	690	±3,0	26	+0,5	15	+0,3	46	10	+0,5	6,0	3,34
											-0,3
700	809	+5,0	803	±3,5	33,5	+0,5	20	+0,3	55	16	+0,5	7	4,55
		-2,5									-0,3
800	919	+5,0	913	±3,5	35,5	+0,5	21	+0,3	60	16	+0,5	8	5,51
		-2,5									-0,3
900	1026	+6,0	1020	±4,0	37,5	+0,5	22	+0,3	65	18	+0,5	9	6,30
		-2,0									-0,3
1000	1133	+7	1127	±4,0	39,5	+0,5	23	+0,3	70	18	+0,5	9	7,04
		-2,0									-0,3



Монтаж соединения Tyton



	1. Очистка гладкого конца
	2. Специальная метка на гладком конце трубы
	3. Смазка наружной поверхности гладкого конца
	4. Очистка раструба
	5. Установка уплотнительного кольца в раструб
	6. Смазка внутренней поверхности уплотнительного кольца
	7. Стыковка труб

Наверх

ТРУБЫ ЧУГУННЫЕ СОЕДИНЕНИЕ "RJ"

Соединение "RJ" обеспечивает невозможность рассоединения труб при прокладке трубопровода в сложном рельефе местности, в местах опасности осадки грунта и при ударных нагрузках. Буртик на гладком конце трубы и стопора, вдвигаемые после стыковки труб в выемку раструба и фиксируемые стопорной проволокой, препятствуют разъединению труб. Это особенно важно при монтаже трубопроводов в неустойчивых грунтах, в гористой местности и в вертикальном положении труб. Также соединение "RJ" рекомендуется для прокладки трубопроводов бестраншейными методами. Область применения - холодное водоснабжение, теплосети, канализация. Трубы раструбные под соединение "RJ" комплектуются уплотнительными кольцами и стопорами.

Основные размеры и масса соединений "RJ"

Размеры, мм													Допустимое рабочее давление, МПа	Допустимый угол отклонения при укладке, °	Расчетная масса (кг) трубы с раструбом с цем. покрытием длиной L, мм
DN	D	DE		S		S1		I	I1	h	b				5800	6000
80	156	98	+1,0	6,0	-1,3	3	+2,0	85	127	5,0	8	±2,0	6,4	5	87,0	90,0
			-2,7				-1,5
100	176	118	+1,0	6,0	-1,3	3	+2,0	91	135	5,0	8	±2,0	7,5	5	108,0	112,0
			-2,8				-1,5
125	205	144	+1,0	6,0	-1,3	3	+2,0	95	143	5,0	8	±2,0	6,3	5	135,0	139,0
			-2,8				-1,5
150	230	170	+1,0	6,0	-1,3	3	+2,0	101	150	5,0	8	±2,0	6,3	5	163,0	168,0
			-2,9				-1,5
200	288	222	+1,0	6,3	-1,5	3	+2,0	106	160	5,5	8	±2,0	4,9	4	222,0	229,0
			-3,0				-1,5
250	346	274	+1,0	6,8	-1,6	3	+3,0	106	165	5,5	8	±2,0	3,6	4	290,0	299,0
			-3,0				-1,5
300	402	326	+1,0	7,2	-1,6	3	+3,0	106	170	5,5	8	±2,0	3,4	4	363,0	375,0
			-3,3				-1,5
350	452	378	+1,0	7,7	-1,7	5	+3,5	100	180	6,0	10	±2,0	3,0	3	473,0	488,0
			-3,4				-2,0
400	513	429	+1,0	8,1	-1,7	5	+3,5	115	190	6,0	10	±2,0	2,5	3	568,0	586,0
			-3,5				-2,0
500	618	532	+1,0	9,0	-1,8	5	+3,5	120	200	6,0	10	±2,0	2,5	3	776,0	800,0
			-3,8				-2,0



Уплотнительное кольцо под соединение "RJ"

Размеры, мм													Масса, кг (справочная)
DN	d1		d2		d3		d4		b	t1	t2	r
80	122,0	±1,0	111,0	±1,0	80,5	±1,0	116,5	±1,0	28	5,5	13,3	4,5	0,13
100	146,5	±1,0	134,5	±1,0	99,5	±1,0	140,5	±1,0	30	5,5	14,3	5,0	0,17
125	172,5	±1,0	160,5	±1,0	123,0	±1,0	167,0	±1,0	31	5,5	15,3	5,0	0,28
150	203,5	±1,5	189,5	±1,5	151,0	±1,5	196,0	±1,5	32	5,5	15,3	5,5	0,41
200	260,0	±1,5	244,0	±1,5	202,0	±1,5	250,0	±1,5	33	5,5	15,3	6,0	0,50
250	315,0	±1,5	299,0	±1,5	257,0	±1,5	305,0	±1,5	33	5,5	15,3	6,0	0,63
300	369,0	±1,5	353,0	±1,5	311,0	±1,5	359,0	±1,5	33	5,5	15,3	6,0	0,95
350	424,0	±2,0	406,0	±2,0	361,0	±2,0	413,0	±2,0	36	5,5	16,0	7,0	1,14
400	477,0	±2,0	459,0	±2,0	414,0	±2,0	465,0	±2,0	36	5,5	16,0	7,0	1,35
500	587,0	±3,0	568,0	±3,0	529,0	±3,0	576,0	±3,0	38	5,5	17,1	7,5	2,43



Стопора из ВЧШГ под соединение «RJ»

	b1, мм	b2, мм	b3, мм	h, мм	R, мм	α°	β°	c°	c, мм	Масса, кг (справочная)
										левого со стопорной проволокой,кг	правого, кг
80	48	38	24	17	49	78	12	92	90	0,23	0,20
100	50	38	24	17	59	78	11	93	107	0,26	0,22
125	52	40	25	18	72	78	10	94	128	0,37	0,32
150	55	43	26	18	85	78	9	95	152	0,43	0,38
200	60	48	26	19	111	78	8	96	197	0,60	0,54
250	65	53	28	21	137	80	7	97	243	0,85	0,77
300	70	58	30	22	163	50	6	56	167	0,77	0,70
350	75	63	34	23	189	50	5,5	54,5	188	0,99	0,92
400	80	67	38	24	214	50	5	53	207	1,18	1,10
500	85	72	38	24	266	48	4,5	51,5	248	1,46	1,38



Монтаж соединения "RJ"

	1. Очистка и смазка гладкого конца
	2. Очистка раструба
	3. Установка уплотнительного кольца в раструб
	4. Смазка внутренней поверхности раструба
	5. Стыковка труб и установка правого стопора
	6. Установка левого стопора, фиксация стопорной порволокой
	7. Смонтированное соединение

Наверх

ТРУБЫ ЧУГУННЫЕ СОЕДИНЕНИЕ "RJS"

Раструбно-замковое соединение применяется при прокладке трубопроводов большого диаметра (Ду 600-1000 мм) в неустойчивых грунтах, в гористых, сейсмоопасных и болотистых местностях, а также при прокладке бестраншейными методами.

Соединение "RJS" обеспечивает невозможность рассоединения труб за счёт буртика на гладком конце трубы и стопоров, вдвигаемых после стыковки труб в выемку раструба. Трубы раструбные под соединение "RJS" комплектуются уплотнительными резиновыми кольцами типа "Tyton" и стопорами, которые фиксируются металлической лентой.

Основные размеры, масса, допустимое рабочее давление, угол отклонения

Размеры, мм													Допустимое рабочее давление, МПа	Допустимый угол отклонения при укладке, °	Расчетная масса (кг) трубы с раструбом с цем. покрытием длиной L, мм
DN	D	DE		S		S1		I	I1	h	b				5800	6000
80	156	98	+1,0	6,0	-1,3	3	+2,0	85	127	5,0	8	±2,0	6,4	5	87,0	90,0
			-2,7				-1,5
100	176	118	+1,0	6,0	-1,3	3	+2,0	91	135	5,0	8	±2,0	7,5	5	108,0	112,0
			-2,8				-1,5
125	205	144	+1,0	6,0	-1,3	3	+2,0	95	143	5,0	8	±2,0	6,3	5	135,0	139,0
			-2,8				-1,5
150	230	170	+1,0	6,0	-1,3	3	+2,0	101	150	5,0	8	±2,0	6,3	5	163,0	168,0
			-2,9				-1,5
200	288	222	+1,0	6,3	-1,5	3	+2,0	106	160	5,5	8	±2,0	4,9	4	222,0	229,0
			-3,0				-1,5
250	346	274	+1,0	6,8	-1,6	3	+3,0	106	165	5,5	8	±2,0	3,6	4	290,0	299,0
			-3,0				-1,5
300	402	326	+1,0	7,2	-1,6	3	+3,0	106	170	5,5	8	±2,0	3,4	4	363,0	375,0
			-3,3				-1,5
350	452	378	+1,0	7,7	-1,7	5	+3,5	100	180	6,0	10	±2,0	3,0	3	473,0	488,0
			-3,4				-2,0
400	513	429	+1,0	8,1	-1,7	5	+3,5	115	190	6,0	10	±2,0	2,5	3	568,0	586,0
			-3,5				-2,0
500	618	532	+1,0	9,0	-1,8	5	+3,5	120	200	6,0	10	±2,0	2,5	3	776,0	800,0
			-3,8				-2,0



Стопора из ВЧШГ под соединение "RJS"

Размеры, мм													Масса, кг (справочная)
DN	d1		d2		d3		d4		b	t1	t2	r
80	122,0	±1,0	111,0	±1,0	80,5	±1,0	116,5	±1,0	28	5,5	13,3	4,5	0,13
100	146,5	±1,0	134,5	±1,0	99,5	±1,0	140,5	±1,0	30	5,5	14,3	5,0	0,17
125	172,5	±1,0	160,5	±1,0	123,0	±1,0	167,0	±1,0	31	5,5	15,3	5,0	0,28
150	203,5	±1,5	189,5	±1,5	151,0	±1,5	196,0	±1,5	32	5,5	15,3	5,5	0,41
200	260,0	±1,5	244,0	±1,5	202,0	±1,5	250,0	±1,5	33	5,5	15,3	6,0	0,50
250	315,0	±1,5	299,0	±1,5	257,0	±1,5	305,0	±1,5	33	5,5	15,3	6,0	0,63
300	369,0	±1,5	353,0	±1,5	311,0	±1,5	359,0	±1,5	33	5,5	15,3	6,0	0,95
350	424,0	±2,0	406,0	±2,0	361,0	±2,0	413,0	±2,0	36	5,5	16,0	7,0	1,14
400	477,0	±2,0	459,0	±2,0	414,0	±2,0	465,0	±2,0	36	5,5	16,0	7,0	1,35
500	587,0	±3,0	568,0	±3,0	529,0	±3,0	576,0	±3,0	38	5,5	17,1	7,5	2,43



Уплотнительное кольцо под соединения "Tyton" и "RJS"

DN, мм	b1, мм	b2, мм	b3, мм	h, мм	R, мм	α°	β°	c°	c, мм	Масса, кг (справочная)
										левого со стопорной проволокой, кг	правого, кг
80	48	38	24	17	49	78	12	92	90	0,23	0,20
100	50	38	24	17	59	78	11	93	107	0,26	0,22
125	52	40	25	18	72	78	10	94	128	0,37	0,32
150	55	43	26	18	85	78	9	95	152	0,43	0,38
200	60	48	26	19	111	78	8	96	197	0,60	0,54
250	65	53	28	21	137	80	7	97	243	0,85	0,77
300	70	58	30	22	163	50	6	56	167	0,77	0,70
350	75	63	34	23	189	50	5,5	54,5	188	0,99	0,92
400	80	67	38	24	214	50	5	53	207	1,18	1,10
500	85	72	38	24	266	48	4,5	51,5	248	1,46	1,38

Осуществляем комплектацию фасонными частями, запорной арматурой, пиломатериалами и асбоцементной


Монтаж соединения "RJS"

	1. Очистка гладкого конца
	2. Смазка наружной поверхности гладкого конца трубы
	3. Очистка раструба
	4. Установка уплотнительного кольца в раструб
	5. Смазка внутренней поверхности уплотнительного кольца
	6. Стыковка труб и установка стопоров
	7. Фиксация стопоров металлической лентой

Наверх

---

Сортамент, размеры и масса труб

Основные требования к трубам, производимым заводом "Свободный сокол" (их качеству, механической прочности) определены ТУ 1461-037-50254094-2000.

Номинальный диаметр, Dy, мм	Dн, мм	S,мм	S1, мм	Масса раструба, кг	Масса 1 м.п. трубы без раструба, кг	Масса трубы L = 6м с раструбом и ЦПП, кг
100	118-1,3+1,0	6,0-,3	3	4,6	17,8	111,4
150	170 -1,3+1,0	6,0-1,3	3	7,8	26,8	168,6
200	222 -1,3+1,0	6,3-1,5	3	10,5	36,2	227,7
250	274 -2,6+1,0	6,8-1,6	3	14	47,1	296,6
300	326-3,3+1,0	7,2-1,6	3	18	59,2	373,2



Наименование показателей	Требования ТУ 1461-037-50254094-2000
Допуск на стандартную линию	±30 мм
Стандартная рабочая длина труб	5,6; 5,8; 6 м
Гидроиспытания труб	5 МПа (50 кгс/см2)

  По заказу потребителя труба может быть изготовлена любой длины менее 6000 мм.

Отличие металлографической структуры высокопрочного чугуна с шаровидным графитом(ВЧШГ) от серого чугуна.

   Высокопрочный чугун с шаровидным графитом (ВЧШГ) отличается от серого чугуна с пластинчатой формой графита тем, что обладает более высокими прочностными свойствами, близкими к свойствам углеродистой стали (предел прочности при растяжении, предел текучести и относительное удлинение) и повышенной коррозионной стойкостью.
   Эти свойства получены им при модифицировании жидкого чугуна магнием. В результате модифицирования частицы графита в ВЧШГ находятся в виде маленьких сфер (шариков), исключая любой риск образования и распространения трещин, одновременно придавая чугуну пластичность и прочность.



Высокопрочный чугун с шаровидным графитом (ВЧШГ)

Серый чугун



Механические свойства металла труб,фланцев, стопоров и болтов из высокопрочного чугуна с шаровидным графитом (ВЧШГ).

   Повышенные механические свойства обеспечиваются химическим составом чугуна и высокотемпературным отжигом, и позволяет эксплуатировать трубы при знакопеременных нагрузках, при движении, перемещении и просадке грунта.
   Трубы ВЧШГ и трубопроводы из них могут испытывать большие диаметральные прогибы при эксплуатации, сохраняя все функциональные характеристики, что позволяет им выдерживать большую толщину почвенного покрытия и большие дорожные нагрузки.
   Механические свойства металла труб, фланцев, стопоров и болтов из ВЧШГ, определяемые при испытании образцов на растяжение, должны быть не менее величин, указанных в таблице.


Параметр	Показатели
Временное сопротивление, не менее МПа (кгс/мм2)	420(42)
Условный предел текучести, не менее МПа (кгс/мм2)	>300(30)
Относительное удлинение, не менее, %	10,0
Твердость металла	Не более 230 HB (для труб) Не более 250 HB (для фланцев, болтов, стопоров)





Внутреннее покрытие труб

   Уникальные свойства покрытия цементным раствором состоят в наличии как пассивного, так и активного защитного эффекта.
   Пассивный защитный эффект достигается за счёт чисто механической изоляции стенки трубы слоем раствора. Эффективность раствора тем больше, чем плотнее структура цемента.
   Активный защитный эффект заключается в том, что при гидратации цемента в порах возникает насыщенный раствор гидроокиси кальция, рН которого составляет около 12,6. При этих условиях низколегированное железо пассивируется за счёт образования субмикроскопического покровного слоя из оксидов железа. Этот чрезвычайно тонкий слой механически изолирован цементным покрытием от протекающей воды, удерживается на месте и предотвращает дальнейшую коррозию металла.
   Наряду с антикороззийным защитным эффектом нанесение покрытия улучшает и гидравлические свойства трубопровода, достигается это за счёт отсутствия внутренней коррозии и, как следствие, отсутствия отложений на облицованной поверхности трубы, а также за счёт образования на поверхности покрытия тонкого гидрофильного (гелевого) слоя.
   По требованию потребителя нa внутреннюю поверхность труб наносится слой песчано-цементного покрытия (ЦПП), толщина которого и свойства соответствуют требованиям ТУ 1461-037-50254094-2000.

Номинальный диаметр, Dy, мм	Наружный диаметр Dн и предельные отклонения, мм	Толщина стенки трубы и предельные отклонения S, мм.	Толщина цементного покрытия S1, мм	Масса трубы с внутренним покрытием, с раструбом, 6м, кг
100	118-1,3+1,0	6,0-1,3	3	111,4
150	170 -1,3+1,0	6,0-1,3	3	168,6
200	222 -1,3+1,0	6,3-1,5	3	227,7
250	274 -2,6+1,0	6,8--1,6	3	296,6
300	326-3,3+1,0	7,2--1,6	3	373,2

Примечание: По требованию потребителя допускается увеличение толщины цементно-песчаного покрытия по сравнению с толщиной указанной в таблице.


Наружное покрытие чугунных труб

На наружную поверхность труб наносится слой битумного лака по ГОСТ 5631-79, разрешенный Департаментом Госсанэпиднадзора Министерства здравоохранения для применения в качестве наружных покрытий трубопроводов в хозяйственно-питьевом водоснабжении. По требованию потребителя трубы могут поставляться без наружного и внутреннего покрытия.



Возможные варианты соединений труб ВЧШГ при строительстве трубопроводов

1 тип. "УНИВЕРСАЛ". Раструбное соединение под универсальное уплотнительное резиновое кольцо, предназначенное для водопроводов с давлением до 1,6 МПа. Трубы выпускаются согласно ТУ 1461-037-50254094-2000, длина 5,6; 5,8 и 6,0 м.
2 тип. "ТАЙТОН". Раструбное соединение под двухслойное уплотнительное резиновое кольцо, предназначенное для водопроводов с рабочим давлением до 1,6 МПа. Трубы выпускаются согласно ISO 2531, длина 5,6; 5,8 и 6,0 м.
3 тип. "ВРС". Фиксированное раструбно - стопорное, типа ВРС - Тирофлекс, под двухслойное уплотнительное резиновое кольцо, предназначенное для: водопроводов с давлением до 1,6 МПа согласно ТУ 1461-037-50254094-2000, трубы выпускаются длиной 5,6; 5,8 и 6,0 м. горячего водоснабжения и теплотрасс с давлением до 1,6 МПа согласно ТУ 1461-036-50254094-2000, трубы выпускаются длиной 5,6; 5,8 и 6,0 м.
4 тип. Фланцевое. Безраструбные фланцевые трубы, предназначенные для транспортировки различных жидких продуктов с рабочим давлением 1,6; 2,0; 2,5 МПа. Трубы вы-пускаются согласно ТУ 1461-037-50254094-2000, длина 5,6;5,8 и 6,0 м.
5 тип. Сварное. Сварное соединение труб предварительно плакированных высоконикелиевым сплавом СВ 08Н50. Предназначено для горячего водоснабжения, теплосетей, промысловых трубопроводов, нефтепроводов с рабочим давлением до 2,5 МПа. Длина труб 5,6; 5,8 и 6,0 м.
6 тип. Свайные оболочки. Металлические оболочки из высокопрочного чугуна с бетонным наполнителем для устройства свай. Применяются для устройства анодов катодной защиты трубопроводов, фундаментов и опорных конструкций при строительстве портовых сооружений (терминалов) и усиления слабых агрессивных грунтов.
