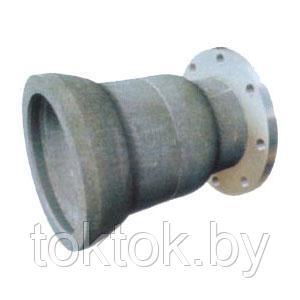

Переход чугунный раструб-фланец служит для соединения труб в трубопроводах, в том числе канализационных, но при этом происходит смена диаметра трубы. Соответственно с одной стороны - раструб - куда входит труба гладким концом, с другой стороны фланец. Переход с большего (раструбного) на меньший (фланцевый). Изготавливается из высокопрочного чугуна с содержанием шаровидного графита. Разница в диаметрах труб может доходить до 12 см.
Размеры ГОСТ: Диаметр от 80 до 1000 мм, длинна до 550 мм.
Условное обозначение: ХРФ
Самые популярные размеры:
- переход раструб-фланец 100;
- переход раструб-фланец 125;
- переход раструб-фланец 150;
- переход раструб-фланец 200;
- переход раструб-фланец 250;
|
Переход чугунный раструб-фланец (ГОСТ)
DN х dn |
S1 |
S2 |
L |
100х80 |
7,2 |
7,0 |
200 |
125х80 |
7,5 |
7,0 |
250 |
125х100 |
7,5 |
7,2 |
200 |
150х80 |
7,8 |
7,0 |
300 |
150х100 |
7,8 |
7,2 |
250 |
150х125 |
7,8 |
7,5 |
200 |
200х80 |
8,4 |
7,0 |
400 |
200х100 |
8,4 |
7,2 |
350 |
200х125 |
8,4 |
7,5 |
300 |
200х150 |
8,4 |
7,8 |
250 |
250х100 |
9,0 |
7,2 |
450 |
250х150 |
9,0 |
7,8 |
350 |
250х200 |
9,0 |
8,4 |
250 |
300х125 |
9,6 |
7,5 |
500 |
300х150 |
9,6 |
7,8 |
450 |
300х200 |
9,6 |
8,4 |
350 |
300х250 |
9,6 |
9,0 |
250 |
350х150 |
10,2 |
7,8 |
550 |
350х200 |
10,2 |
8,4 |
450 |
350х250 |
10,2 |
9,0 |
350 |
350х300 |
10,2 |
9,6 |
250 |
400х200 |
10,8 |
8,4 |
550 |
400х250 |
10,8 |
9,0 |
450 |
400х300 |
10,8 |
9,6 |
350 |
400х350 |
10,8 |
10,2 |
250 |
500х350 |
12,0 |
10,2 |
450 |
500х400 |
12,0 |
10,8 |
350 |
600х400 |
13,2 |
10,8 |
550 |
600х500 |
13,2 |
12,0 |
350 |
700х500 |
14,4 |
12,0 |
550 |
700х600 |
14,4 |
13,2 |
350 |
800х600 |
15,6 |
13,2 |
550 |
800х700 |
15,6 |
14,4 |
350 |
900х700 |
16,8 |
14,4 |
550 |
900х800 |
16,8 |
15,6 |
350 |
1000х800 |
18,0 |
15,6 |
550 |
1000х900 |
18,0 |
16,8 |
350 |
|
