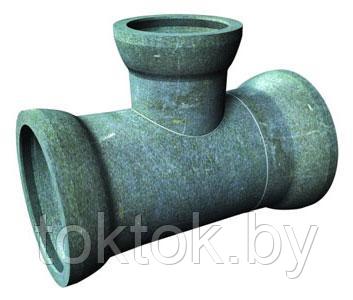

Тройник чугунный раструбный предназначен для присоединения к основному трубопроводу трубы меньшего диаметра под углом 90 градусов. Изделие изготавливают из чугуна высокой прочности с применением шаровидного графита (вчшг).
Размеры ГОСТ: Диаметр от 80 до 1000 мм, длинна до 1400 мм.
Размеры ISO: Диаметр от 80 до 1000 мм, длинна до 1290 мм.
Условное обозначение:ТР
Самые популярные размеры:
- тройник чугунный 50x50;
- тройник чугунный 100х100;
- тройник чугунный 110х110;
- тройник чугунный 150x150;
|
Тройник чугунный раструбный (ГОСТ)
| DNхdn |
S1 |
S2 |
L1 |
L2 |
| 80х80 |
7,0 |
7,0 |
250 |
115 |
| 100х80 |
7,2 |
7,0 |
250 |
125 |
| 100х100 |
7,2 |
7,2 |
300 |
150 |
| 125х80 |
7,5 |
7,0 |
300 |
150 |
| 125х100 |
7,5 |
7,2 |
400 |
300 |
| 125х125 |
7,5 |
7,5 |
400 |
200 |
| 150х80 |
7,8 |
7,0 |
300 |
150 |
| 150х100 |
7,8 |
7,2 |
300 |
150 |
| 150х150 |
7,8 |
7,8 |
400 |
200 |
| 200х80 |
8,4 |
7,0 |
300 |
200 |
| 200х100 |
8,4 |
7,2 |
400 |
200 |
| 200х150 |
8,4 |
7,8 |
400 |
200 |
| 200х200 |
8,4 |
8,4 |
500 |
250 |
| 250х100 |
9,0 |
7,2 |
400 |
200 |
| 250х150 |
9,0 |
7,8 |
400 |
250 |
| 250х200 |
9,0 |
8,4 |
500 |
250 |
| 250х250 |
9,0 |
9,0 |
500 |
250 |
| 300х100 |
9,6 |
7,2 |
400 |
250 |
| 300х150 |
9,6 |
7,8 |
400 |
250 |
| 300х200 |
9,6 |
8,4 |
500 |
250 |
| 300х250 |
9,6 |
9,0 |
500 |
250 |
| 300х300 |
9,6 |
9,6 |
600 |
300 |
| 350х100 |
11,9 |
8,4 |
400 |
250 |
| 350х200 |
11,9 |
9,8 |
500 |
300 |
| 350х250 |
11,9 |
10,5 |
500 |
300 |
| 350х300 |
11,9 |
11,2 |
600 |
300 |
| 350х350 |
11,9 |
11,9 |
600 |
300 |
| 400х200 |
12,6 |
9,8 |
500 |
300 |
| 400х250 |
12,6 |
10,5 |
500 |
300 |
| 400х300 |
12,6 |
11,2 |
600 |
300 |
| 400х400 |
12,6 |
12,6 |
600 |
350 |
| 500х100 |
14,0 |
8,4 |
400 |
350 |
| 500х200 |
14,0 |
9,8 |
500 |
350 |
| 500х300 |
14,0 |
11,2 |
600 |
350 |
| 500х400 |
14,0 |
12,6 |
800 |
400 |
| 500х500 |
14,0 |
14,0 |
800 |
400 |
| 600х200 |
15,4 |
9,8 |
500 |
400 |
| 600х300 |
15,4 |
11,2 |
600 |
400 |
| 600х400 |
15,4 |
12,6 |
800 |
450 |
| 600х500 |
15,4 |
14,0 |
800 |
450 |
| 600х600 |
15,4 |
15,4 |
900 |
450 |
| 700х200 |
14,4 |
8,4 |
500 |
450 |
| 700х400 |
14,4 |
10,8 |
800 |
500 |
| 700х700 |
14,4 |
14,4 |
1100 |
550 |
| 800х200 |
15,6 |
8,4 |
600 |
500 |
| 800х400 |
15,6 |
10,8 |
800 |
550 |
| 800х600 |
15,6 |
13,2 |
1000 |
550 |
| 800х800 |
15,6 |
15,6 |
1200 |
550 |
| 900х200 |
16,8 |
8,4 |
600 |
550 |
| 900х400 |
16,8 |
10,8 |
800 |
600 |
| 900х600 |
16,8 |
13,2 |
1000 |
600 |
| 900х900 |
16,8 |
16,8 |
1300 |
650 |
| 1000х400 |
18,0 |
10,8 |
800 |
650 |
| 1000х600 |
18,0 |
13,2 |
1000 |
650 |
| 1000х1000 |
18,0 |
18,0 |
1400 |
700 |
|
|
Тройник чугунный раструбный (ISO)
| DNхdn |
S1 |
S2 |
L1 |
L2 |
| 80х80 |
7,0 |
7,0 |
175 |
85 |
| 100х80 |
7,2 |
7,0 |
165 |
90 |
| 100х100 |
7,2 |
7,2 |
195 |
100 |
| 125х80 |
7,5 |
7,0 |
175 |
105 |
| 125х100 |
7,5 |
7,2 |
195 |
115 |
| 125х125 |
7,5 |
7,5 |
225 |
115 |
| 150х80 |
7,8 |
7,0 |
180 |
120 |
| 150х100 |
7,8 |
7,2 |
200 |
125 |
| 150х150 |
7,8 |
7,8 |
260 |
130 |
| 200х80 |
8,4 |
7,0 |
180 |
145 |
| 200х100 |
8,4 |
7,2 |
200 |
150 |
| 200х150 |
8,4 |
7,8 |
260 |
155 |
| 200х200 |
8,4 |
8,4 |
320 |
160 |
| 250х100 |
9,0 |
7,2 |
205 |
190 |
| 250х150 |
9,0 |
7,8 |
265 |
190 |
| 250х200 |
9,0 |
8,4 |
320 |
190 |
| 250х250 |
9,0 |
9,0 |
380 |
190 |
| 300х100 |
9,6 |
7,2 |
210 |
220 |
| 300х150 |
9,6 |
7,8 |
265 |
220 |
| 300х200 |
9,6 |
8,4 |
325 |
220 |
| 300х250 |
9,6 |
9,0 |
380 |
220 |
| 300х300 |
9,6 |
9,6 |
440 |
220 |
| 350х100 |
11,9 |
8,4 |
205 |
220 |
| 350х200 |
11,9 |
9,8 |
325 |
240 |
| 350х250 |
11,9 |
10,5 |
495 |
245 |
| 350х300 |
11,9 |
11,2 |
495 |
250 |
| 350х350 |
11,9 |
11,9 |
495 |
260 |
| 400х200 |
12,6 |
9,8 |
325 |
260 |
| 400х250 |
12,6 |
10,5 |
440 |
265 |
| 400х300 |
12,6 |
11,2 |
440 |
270 |
| 400х400 |
12,6 |
12,6 |
560 |
280 |
| 500х100 |
14,0 |
8,4 |
215 |
295 |
| 500х200 |
14,0 |
9,8 |
330 |
310 |
| 500х300 |
14,0 |
11,2 |
450 |
315 |
| 500х400 |
14,0 |
12,6 |
565 |
335 |
| 500х500 |
14,0 |
14,0 |
680 |
350 |
| 600х200 |
15,4 |
9,8 |
340 |
360 |
| 600х300 |
15,4 |
11,2 |
460 |
365 |
| 600х400 |
15,4 |
12,6 |
570 |
390 |
| 600х500 |
15,4 |
14,0 |
800 |
400 |
| 600х600 |
15,4 |
15,4 |
800 |
460 |
| 700х200 |
14,4 |
8,4 |
345 |
525 |
| 700х400 |
14,4 |
10,8 |
575 |
555 |
| 700х700 |
14,4 |
14,4 |
925 |
600 |
| 800х200 |
15,6 |
8,4 |
350 |
585 |
| 800х400 |
15,6 |
10,8 |
580 |
615 |
| 800х600 |
15,6 |
13,2 |
1045 |
645 |
| 800х800 |
15,6 |
15,6 |
1045 |
675 |
| 900х200 |
16,8 |
8,4 |
355 |
645 |
| 900х400 |
16,8 |
10,8 |
590 |
675 |
| 900х600 |
16,8 |
13,2 |
1170 |
705 |
| 900х900 |
16,8 |
16,8 |
1170 |
750 |
| 1000х400 |
18,0 |
10,8 |
360 |
705 |
| 1000х600 |
18,0 |
13,2 |
595 |
735 |
| 1000х1000 |
18,0 |
18,0 |
1290 |
765 |
|
