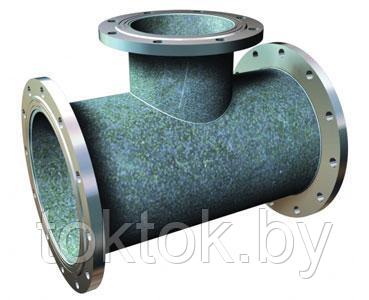

Тройник чугунный фланцевый ТФ

Тройник фланцевый чугунный ВЧШГ представляет собой разновидность фитинга, предназначенного для соединения между собой и изменения направления труб разного диаметра, а также для интеграции в водопроводную, канализационную, газовую или другую коммуникационную систему различных приборов и оборудования.
Изделие производится из высокопрочного ковкого чугуна с шаровидным графитом методом литья и последующей токарной обработки, после чего оснащается внутренней трубной цилиндрической резьбой. Конструкционно чугунный тройник для водопровода или другой системы выглядит как элемент с тремя присоединительными концами, один из которых располагается под прямым либо косым углом по отношению к двум другим. Такая конструкция позволяет разделить потоки среды без снижения давления в ней и, при необходимости, отключить один из этих потоков без ущерба для функционирования двух других.
Использовать данный фасонный элемент можно в любых неагрессивных средах - как жидких, так и газообразных (горячая и холодная вода, канализационные стоки, газ, пар и т.д.).


Основные достоинства чугунных тройников

Среди положительных характеристик фасонных элементов из высокопрочного ковкого чугуна следует отметить:

• устойчивость к коррозии: это позволяет использовать тройники чугунные для канализации либо водопровода в помещениях с высокой влажностью, а также за их пределами;
• способность фитингов выполнять возложенные на них функции при температуре среды до +175 градусов;
• способность выдерживать давление потока до 25 бар;
• невосприимчивость к весовым, ударным и другим механическим нагрузкам - статическим и динамическим;
• продолжительный срок службы;
• доступная стоимость - цены на чугунные тройники традиционно невысоки.



Разновидности соединительных элементов ВЧШГ

По конструкции такие изделия подразделяют на прямые и косые. В прямых тройниках вертикальное ответвление проходит под углом 90 градусов к горизонтальным концам, в косых - под острым (тупым) углом.
По способу присоединения к трубопроводу чугунные тройники бывают:

• Раструбными. Соединение в таких разновидностях осуществляется посредством монтажного расширения, оснащенного уплотнительным кольцом;
• Фланцевыми. Присоединяются к трубам с помощью фланцев. Подобная технология соединения демонстрирует свою эффективность на трубах большого диаметра;
• Конфигурации раструб-фланец. Подобные тройники имеют раструбные расширения на основных магистральных концах и фланец - на отводном конце.

Важно: при монтаже тройника любого типа необходимо использовать уплотнительные материалы (ленту ФУМ, сантехнический лен, тефлоновую нить, прочие подобные) для обеспечения максимально герметичного соединения.


Где купить чугунный тройник ВШЧГ?

Фасонные элементы относятся к изделиям длительной эксплуатации. Поэтому здесь особенно важно высокое качество и отсутствие явного либо скрытого брака. Быстро, удобно и недорого заказать тройник чугунный прямой или косой, изготовленный в полном соответствии с ГОСТ, можно в нашем интернет-магазине.
Консультанты помогут подобрать нужную разновидность и определиться с размером, а менеджеры оперативно и ответственно оформят заказ - как розничный, так и оптовый любого объема. Прочность, надежность, долговечность и другие параметры безупречного качества гарантируются.


Предлагаем также:
Тройник фланцевый ТФ
производства ООО ПКФ МАКОН

Таблицы размеров для тройников фланцевых вчшг, данные указаны в мм.

Тройник чугунный фланцевый (ISO) DNхdn S1 S2 L1 L2 80х80 7,0 7,0 330 165 100х80 7,2 7,0 360 175 100х100 7,2 7,2 360 180 125х80 7,2 7,0 400 190 125х100 7,5 7,2 400 195 125х125 7,5 7,5 400 200 150х80 7,2 7,0 440 205 150х100 7,8 7,2 440 210 150х125 7,8 7,5 440 215 150х150 7,8 7,8 440 220 200х80 8,4 7,0 520 235 200х100 8,4 7,2 520 240 200х125 8,4 7,5 520 240 200х150 8,4 7,8 520 250 200х200 8,4 8,4 520 260 250х100 9,0 7,2 700 275 250х150 9,0 7,8 700 275 250х200 9,0 8,4 700 325 250х250 9,0 9,0 700 350 300х80 9,6 7,0 800 295 300х100 9,6 7,2 800 300 300х150 9,6 7,8 800 310 300х200 9,6 8,4 800 350 300х250 9,6 9,0 800 375 300х300 9,6 9,6 800 400 350х100 10,2 7,2 850 325 350х150 10,2 7,8 530 340 350х200 10,2 8,4 850 325 350х250 10,2 9,0 645 360 350х350 10,2 10,2 850 425 400х100 10,8 7,2 900 350 400х150 10,8 7,8 900 350 400х200 10,8 8,4 900 350 400х250 10,8 9,0 665 390 400х300 10,8 9,6 900 450 400х400 10,8 10,8 900 450 500х100 12,0 7,2 1000 400 500х200 12,0 8,4 1000 400 500х400 12,0 10,8 1000 500 500х500 12,0 12,0 1000 500 600х200 13,2 8,4 1100 450 600х400 13,2 10,8 1100 550 600х600 13,2 13,2 1100 550 700х200 14,4 8,4 650 525 700х400 14,4 10,8 870 555 700х700 14,4 14,4 1200 600 800х200 15,6 8,4 690 585 800х400 15,6 10,8 910 615 800х600 15,6 13,2 1350 645 800х800 15,6 15,6 1350 675 900х200 16,8 8,4 730 645 900х400 16,8 10,8 950 675 900х600 16,8 13,2 1500 705 900х900 16,8 16,8 1500 750 1000х200 18,0 8,4 770 705 1000х400 18,0 10,8 990 735 1000х600 18,0 13,2 1650 765 1000х1000 18,0 18,0 1650 825

Тройник чугунный фланцевый (ГОСТ) DNхdn S1 S2 L1 L2 80х80 7,0 7,0 300 150 100х80 7,2 70 400 175 100х100 7,2 7,2 400 200 125х80 7,5 7,0 450 175 125х100 7,5 7,2 450 175 125х125 7,5 7,5 450 225 150х80 7,8 7,0 500 200 150х100 7,8 7,2 500 200 150х125 7,8 7,5 500 200 150х150 7,8 7,8 500 250 200х80 8,4 7,0 600 225 200х100 8,4 7,2 600 225 200х125 8,4 7,5 600 225 200х150 8,4 7,8 600 225 200х200 8,4 8,4 600 300 250х100 9,0 7,2 600 250 250х150 9,0 7,8 600 250 250х200 9,0 8,4 600 275 250х250 9,0 9,0 600 300 300х80 9,6 7,0 600 275 300х100 9,6 7,2 600 275 300х150 9,6 7,8 600 275 300х200 9,6 8,4 600 300 300х250 9,6 9,0 600 300 300х300 9,6 9,6 600 300 350х100 10,2 7,2 600 300 350х150 10,2 7,8 600 300 350х200 10,2 8,4 600 300 350х250 10,2 9,0 600 325 350х350 10,2 10,2 700 350 400х100 10,8 7,2 600 325 400х150 10,8 7,8 600 325 400х200 10,8 8,4 600 350 400х250 10,8 9,0 600 350 400х300 10,8 9,6 800 350 400х400 10,8 10,8 800 400 500х100 12,0 7,2 600 375 500х200 12,0 8,4 600 400 500х400 12,0 10,8 800 425 500х500 12,0 12,0 1000 500 600х200 13,2 8,4 600 450 600х400 13,2 10,8 800 475 600х600 13,2 13,2 1100 550 700х200 14,4 8,4 800 500 700х400 14,4 10,8 1000 525 700х700 14,4 14,4 1200 600 800х200 15,6 8,4 800 550 800х400 15,6 10,8 1000 575 800х600 15,6 13,2 1400 625 800х800 15,6 15,6 1400 700 900х200 16,8 8,4 800 600 900х400 16,8 10,8 1000 650 900х600 16,8 13,2 1400 675 900х900 16,8 16,8 1500 750 1000х400 18,0 10,8 1000 700 1000х600 18,0 13,2 1400 725 1000х1000 18,0 18,0 1600 800
