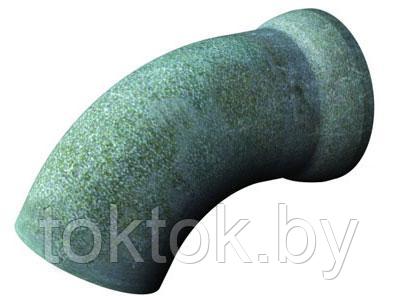

Отвод чугунный раструб-гладкий конец ОРГ
- В наличии
Цену уточняйте
+375 (44) 739-52-07
ViberА1
- +375 (33) 697-71-87МТС
- +375 (17) 373-12-30Телефон/факс
возврат товара в течение 14 дней по договоренности
Отвод чугунный раструб-гладкий конец ОРГВ наличии
Цену уточняйте
Описание
Информация для заказа
Отвод чугунный раструб -гладкий конец применяется для соединения между собой раструбных труб и для поворота рабочего трубопровода. Фитинг изготовлен из высокопрочного чугуна с шаровидным графитом (ВЧШГ).
Размеры ГОСТ: Доступны повороты на 10°, 15°, 30°, 45° градусов. Диаметр: от 80 мм до 300 мм.
Размеры ISO: Доступны повороты на 11°15', 22°30', 45° градусов. Диаметр: от 80 мм до 600 мм
Условное обозначение: ОРГ
Самые популярные размеры:
Размеры ГОСТ: Доступны повороты на 10°, 15°, 30°, 45° градусов. Диаметр: от 80 мм до 300 мм.
Размеры ISO: Доступны повороты на 11°15', 22°30', 45° градусов. Диаметр: от 80 мм до 600 мм
Условное обозначение: ОРГ
Самые популярные размеры:
- отвод раструб-гладкий конец 45 градусов 100;
- отвод раструб-гладкий конец 45 градусов 150;
- отвод раструб-гладкий конец 45 градусов 200;
- отвод раструб-гладкий конец 45 градусов 250;
- отвод раструб-гладкий конец 45 градусов 300;
Отвод чугунный раструб-гладкий конец (ГОСТ)
| DN | S | T/RJ | α=10° | α=15° | α=30° | α=45° |
| L1 | L | L | L | L | ||
| 80 | 7,0 | 75/130 | 95 | 95 | 96 | 99 |
| 100 | 7,2 | 80/140 | 126 | 127 | 129 | 132 |
| 125 | 7,2 | 80/150 | 146 | 147 | 149 | 153 |
| 150 | 7,8 | 85/160 | 165 | 166 | 169 | 174 |
| 200 | 8,4 | 85/170 | 205 | 206 | 209 | 215 |
| 250 | 9,0 | 90/175 | 205 | 206 | 209 | 215 |
| 300 | 9,6 | 95/180 | 205 | 206 | 209 | 215 |
Отвод чугунный раструб-гладкий конец (ISO)
| DN | S | α=10° | α=15° | α=30° | α=45° | ||||
| L | L1 | L | L1 | L | L1 | L | L1 | ||
| 80 | 8,1 | 30 | 210 | 38 | 210 | 44 | 210 | 55 | 210 |
| 100 | 8,4 | 33 | 210 | 33 | 210 | 18 | 240 | 20 | 250 |
| 125 | 8,8 | 36 | 225 | 49 | 225 | 57 | 225 | 76 | 225 |
| 150 | 9,1 | 40 | 244 | 40 | 244 | 65 | 244 | 70 | 260 |
| 200 | 9,8 | 46 | 265 | 46 | 265 | 80 | 265 | 80 | 294 |
| 250 | 10,5 | 50 | 205 | 65 | 200 | 95 | 175 | 130 | 170 |
| 300 | 11,2 | 65 | 209 | 65 | 209 | 110 | 170 | 155 | 160 |
| 400 | 12,6 | 38 | 200 | 100 | 200 | 108 | 200 | 168 | 200 |
| 500 | 14,0 | 85 | 200 | 125 | 200 | 170 | 200 | 240 | 200 |
| 600 | 15,6 | 95 | 200 | 145 | 200 | 200 | 212 | 285 | 244 |
- Цена: Цену уточняйте
