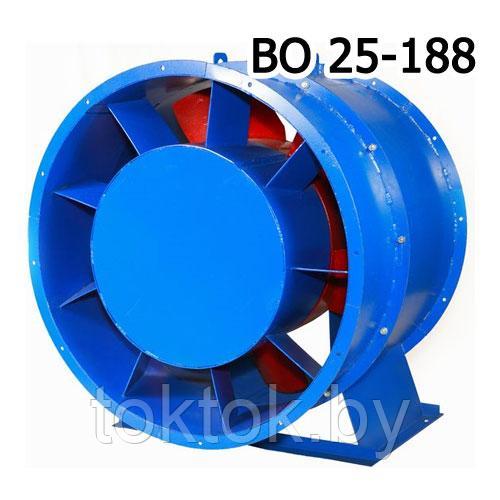

Вентиляторы ВО 25-188
- В наличии
- Оптом и в розницу
Цену уточняйте
- +375 (33) 697-71-87МТС
Вентиляторы ВО 25-188 используются в специальных приточных системах дымоудаления для создания избыточного давления в системах противодымной вентиляции, для предотвращения проникновения дыма.
Описание товара
Вентиляторы осевые для подпора воздуха в системах дымоудаления ВО 25-188 используются в специальных приточных системах дымоудаления для создания избыточного давления (подпора воздуха) в системах противодымной вентиляции, для предотвращения проникновения дыма в помещения и для подачи свежего воздуха при пожаре. Применяются в системах вентиляции и воздушного отопления производственных, общественных, жилых зданий, сельскохозяйственном производстве.
Назначение
- Системы вентиляции и воздушного отопления производственных, общественных, жилых зданий, сельскохозяйственное производство
- Применяются в специальных приточных системах дымоудаления для создания избыточного давления (подпора воздуха) в системах противодымной вентиляции, для предотвращения проникновения дыма в помещения и для подачи свежего воздуха при пожаре.
- Устанавливаются в лестничные клетки, тамбуры, шлюзы и шахты лифтов зданий, чтобы предотвратить проникновение дыма в эти помещения и создать возможность проведения работ по борьбе с пожаром и по спасению людей и оборудования.
- Для работы, как с короткой сетью воздуховодов, так и без нее. При работе с сетью только на стороне всасывания вентилятора полное сопротивление воздуховодов не должно превышать статического давления.
- Другие производственные и санитарно-технические цели
Варианты изготовления
Вентилятор ВО 25-188 имеет две компоновки, отличающиеся креплением обечайки: фланцевое (компоновка 1) и на стойке (компоновка 2).
Возможна работа вентилятора без направляющего аппарата. Угол установки лопаток колеса – 30°, 35°. Угол установки лопаток направляющего аппарата – 5°, 10°.
Примечание – 0° без направляющего аппарата.
Допустима замена обозначения «В» – взрывозащищенное, на «Р» согласно маркировке взрывозащиты оборудования указанного в Разрешении на применение № РРС 00-043785 и Приложению к Сертификату соответствия № РОСС RU.МН04.В00781.
Условия эксплуатации
- Вентилятор предназначен для перемещения воздуха или других невзрывоопасных, неагрессивных газовых смесей с температурой от – 40°С до + 40°С.
- Перемещаемая среда в обычных условиях не должна содержать липких веществ, волокнистых материалов, паров или пыли, иметь агрессивность по отношению к углеродистым сталям выше агрессивности воздуха и содержать пыль и другие твердые примеси в концентрации более 100 мг/м3;
- Вентиляторы ВО 25-188 должны устанавливаться вне обслуживаемого помещения и за пределом зоны постоянного пребывания людей.
- Предназначены для эксплуатации в условиях умеренного (У) климата и тропического (Т) климата 3-ей категории размещения по ГОСТ 15150.
Температура окружающей среды от -40 до +45 °С (от -10 до +50 °С для тропического исполнения).
Технические характеристики ВО 25-188 №8
| № модиф. и кривой | Угол установки лопаток, градус | Электродвигатель | Масса, кг | ||||
| Частота вращения, мин-1 | Типоразмер | Мощность, кВт | Компоновка | ||||
| Колеса | НА | 1 | 2 | ||||
| 1 | 35 | 10 | 1435 | А132М4 | 11 | 175 | 187 |
| 2 | 35 | 5 | 1455 | А132S4 | 7,5 | 167 | 179 |
| 3 | 35 | – | 1450 | А112М4 | 5,5 | 109 | 121 |
| 4 | 30 | 5 | 1450 | А112М4 | 5,5 | 160 | 172 |
| 5 | 30 | – | 1435 | А100L4 | 4 | 101 | 113 |
Технические характеристики ВО 25-188 №9
| № модиф. и кривой | Угол установки лопаток, градус | Электродвигатель | Масса, кг | ||||
| Частота вращения, мин-1 | Типоразмер | Мощность, кВт | Компоновка | ||||
| Колеса | НА | 1 | 2 | ||||
| 1 | 35 | 10 | 1435 | А132М4 | 11 | 189 | 203 |
| 2 | 35 | 5 | 1435 | А132М4 | 11 | 189 | 203 |
| 3 | 35 | – | 1455 | А132S4 | 7,5 | 101 | 115 |
| 4 | 30 | 5 | 1455 | А132S4 | 7,5 | 181 | 195 |
| 5 | 30 | – | 1455 | А132S4 | 7,5 | 101 | 115 |
Технические характеристики ВО 25-188 №10
| № модиф. и кривой | Угол установки лопаток, градус | Электродвигатель | Масса, кг | ||||
| Частота вращения, мин-1 | Типоразмер | Мощность, кВт | Компоновка | ||||
| Колеса | НА | 1 | 2 | ||||
| 1 | 35 | 10 | 1460 | АИР160S4 | 15 | 273 | 288 |
| 2 | 35 | 5 | 1460 | АИР160S4 | 15 | 273 | 288 |
| 3 | 35 | – | 1460 | АИР160S4 | 15 | 241 | 256 |
| 4 | 30 | 5 | 1435 | А132М4 | 11 | 215 | 230 |
| 5 | 30 | – | 1435 | А132М4 | 11 | 183 | 198 |
Технические характеристики ВО 25-188 №11,2
| № модиф. и кривой | Угол установки лопаток, градус | Электродвигатель | Масса, кг | ||||
| Частота вращения, мин-1 | Типоразмер | Мощность, кВт | Компоновка | ||||
| Колеса | НА | 1 | 2 | ||||
| 1 | 35 | 10 | 960 | А132М6 | 7,5 | 238 | 256 |
| 2 | 35 | 5 | 960 | А132М6 | 7,5 | 238 | 256 |
| 3 | 35 | – | 960 | А132М6 | 7,5 | 198 | 216 |
| 4 | 30 | 5 | 950 | А132S6 | 5,5 | 229 | 247 |
| 5 | 30 | – | 950 | А132S6 | 5,5 | 193 | 211 |
Технические характеристики ВО 25-188 №12,5
| № модиф. и кривой | Угол установки лопаток, градус | Электродвигатель | Масса, кг | ||||
| Частота вращения, мин-1 | Типоразмер | Мощность, кВт | Компоновка | ||||
| Колеса | НА | 1 | 2 | ||||
| 1 | 35 | 10 | 970 | АИР160М6 | 15 | 386 | 403 |
| 2 | 35 | 5 | 970 | АИР160М6 | 15 | 386 | 403 |
| 3 | 35 | – | 970 | АИР160М6 | 15 | 346 | 363 |
| 4 | 30 | 5 | 970 | АИР160S6 | 11 | 356 | 373 |
| 5 | 30 | – | 970 | АИР160S6 | 11 | 316 | |
- Цена: Цену уточняйте
