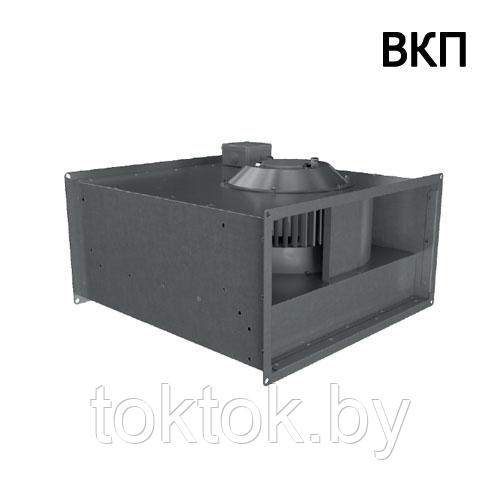

Прямоугольные канальные вентиляторы ВКПН
- В наличии
- Только оптом
Цену уточняйте
+375 (44) 739-52-07
ViberА1
- +375 (33) 697-71-87МТС
- +375 (17) 373-12-30Телефон/факс
возврат товара в течение 14 дней по договоренности
Прямоугольные канальные вентиляторы ВКПНВ наличии
Цену уточняйте
Описание
Информация для заказа
Прямоугольные канальные вентиляторы ВКПН предназначены для работы в составе канальных систем вентиляции и служат для генерации приточного или вытяжного воздушного потока вдоль воздуховодов.
Описание товара
Вентиляторы канальные для прямоугольных каналов ВКПН общие сведения:
ТУ 28.25.20-038-54365100-2017
- загнутые назад лопатки
- внешнероторный двигатель со встроенной термозащитой
- монтируются в любом положении
- клеммная коробка изготовлена из несгораемого поливинилхлоридного волокна, гарантирующего безопасность в использовании
- корпус из оцинкованной стали
- класс защиты – IP54
- прост в установке, монтаже, подключении
Назначение
- системы вентиляции производственных, общественных и жилых зданий
- технологические установки: перемещение воздуха с температурой не более 40 °С, не содержащего липких веществ и волокнистых материалов, с концентрацией пыли и других твёрдых примесей не более 10 мг/м3
Условия эксплуатации
Климатическое исполнение вентиляторов У2 (температура окружающей среды от – 20 °С до +40 °С).
Габаритные размеры
Габаритно-присоединительные размеры канальных вентиляторов ВКПН
|
Модель вентилятора |
Размеры, мм |
|||||||||
| А | А1 | А2 | В | В1 | В2 | Н | L | а | b | |
| ВКПН 40-20 | 396 | 421 | 441 | 196 | 221 | 241 | 282 | 545 | 9 | 12 |
| ВКПН 50-25 | 496 | 521 | 541 | 246 | 271 | 291 | 331 | 605 | 9 | 12 |
| ВКПН 50-30 | 496 | 521 | 541 | 296 | 321 | 341 | 382 | 625 | 9 | 12 |
| ВКПН 60-30 | 596 | 621 | 641 | 296 | 321 | 341 | 382 | 665 | 9 | 12 |
| ВКПН 60-35 | 596 | 621 | 641 | 346 | 371 | 391 | 432 | 710 | 9 | 12 |
| ВКПН 70-40 | 696 | 736 | 761 | 396 | 436 | 461 | 492 | 855 | 9 | 12 |
| ВКПН 80-50 | 796 | 836 | 861 | 496 | 536 | 561 | 593 | 950 | 11 | 14 |
| ВКПН 100-50 | 996 | 1036 | 1061 | 496 | 536 | 561 | 593 | 1115 | 11 |
14
|
Технические характеристики канальных вентиляторов ВКПН
|
Модель вентилятора |
Сеть, В/Гц | Частота вращения, об/мин | Мощн. потребл., кВт | Ток, А | Макс. давление, Па | Макс. производ., м3/час |
Уровень звукового давления на расстоянии 3 м, дБ(А) | Масса, кг |
| ВКПН 40-20-2E | 220/50 | 2600 | 0,2 | 0,9 | 650 | 1200 | 33 | 14 |
| ВКПН 50-25-2E | 220/50 | 2500 | 0,25 | 1,1 | 745 | 1300 | 36 | 17 |
| ВКПН 50-30-2E | 220/50 | 2500 | 0,25 | 1,1 | 740 | 1500 | 37 | 18.4 |
| ВКПН 60-30-4E | 220/50 | 1360 | 0,22 | 1 | 355 | 2200 | 52 | 23 |
| ВКПН 60-30-4D | 380/50 | 1380 | 0,22 | 0,47 | 375 | 2200 | 41 | 22.8 |
| ВКПН 60-35-4E | 220/50 | 1350 | 0,56 | 2,46 | 540 | 3500 | 43 | 28.8 |
| ВКПН 60-35-4D | Δ380/50 | 1350 | 0,54 | 1 | 530 | 3500 | 44 | 27.6 |
| Y380/50 | 1070 | 0,35 | 0,53 | 330 | 2800 | |||
| ВКПН 70-40-4E | 220/50 | 1340 | 0,83 | 4,1 | 710 | 5000 | 46 | 39.2 |
| ВКПН 70-40-4D | 380/50 | 1260 | 0,81 | 1,36 | 700 | 4900 | 47 | 39 |
| ВКПН 80-50-4D | Δ380/50 | 1330 | 1,56 | 2,9 | 840 | 6600 | 47 | 74.4 |
| Y380/50 | 1030 | 1,1 | 1,6 | 500 | 5100 | |||
| ВКПН 100-50-4D | 380/50 | 1370 | 4,3 | 6,8 | 1150 | 13100 | 49 | 119 |
