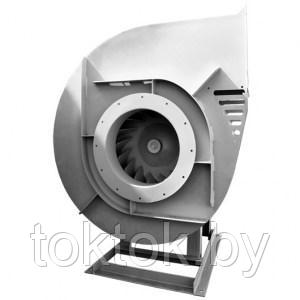

Вентиляторы радиальные ВР 132-30
- В наличии
- Только оптом
от 640 руб.
- +375 (33) 697-71-87МТС
Вентиляторы радиальные ВР 132-30 используются для подачи воздуха в модули систем вентиляции жилых общественных и производственных зданий.
Описание товара
Аналогичные вентиляторы радиальные: ВР 120-28, ВР 130-28, ВЦ 6-28
Радиальные вентиляторы высокого давления марки ВР 132-30 используются в приточных системах вентиляции стационарного исполнения для нагнетания воздуха внутрь торгово-офисных и бизнес-центров, промышленных помещений, общественных и административных зданий и пр. Также вентиляторы ВР 132-30 эксплуатируются в составе технологических промышленных установок различных типов и назначения. Основными составляющими конструкции радиального вентилятора ВР 132-30 являются:
- опорная рама, сваренная из металлопроката;
- поворотный корпус по типу «улитка» с двумя патрубками;
- рабочее колесо с 16 лопатками, отогнутыми в сторону противоположную вращению;
- электрический привод.
Корпус вентилятора ВР 132-30 установлен на раме и имеет возможность дискретного углового смещения с определенным шагом, что позволяет установить напорный патрубок под определенным углом к горизонту. На фланцах патрубков предусмотрены отверстия для стыковки оборудования с воздуховодами вентиляционной сети. В опорной раме предусмотрены отверстия для крепления радиального вентилятора посредством анкеров к несущему основанию (перекрытиям здания). По требованию клиента комплектация может быть расширена гибкими вставками для патрубков и монтажными вибрационными изоляторами.
Вентиляторы радиальные высокого давления ВР 132-30
ВР 132-30 рассчитаны на работу с воздухом или газовоздушными смесями, в которых предельная концентрация взвешенной пыли составляет не более 100 мг/м3. Максимально допустимая температура перемещаемой рабочей среды составляет +80С.
Вентиляционное оборудование марки ВР 132-30 предназначено для работы в условиях климата У и Т по 2-ой и 3-ей кат. размещения. Допустимый температурный диапазон эксплуатации – от -40 до +40 град. Цельсия.
При условии защиты электропривода от факторов окружающей среды вентилятор ВР 132-30 может быть размещен по кат. У1.
Вентиляторы радиальные высокого давления ВР 132-30 выпускаются в общепромышленном (стандартном), взрыво- и коррозионностойком исполнении по двум конструкционным схемам:
- №1 – соединение рабочего колеса с двигателем напрямую;
- №5 – соединение рабочего колеса с двигателем посредством ременной передачи.
По направлению вращения колеса вентиляторы ВР 132-30 делятся на левые и правые.
Вентиляторы радиальные высокого давления варианты изготовления
| Индекс |
Назначение и материалы |
| – | Общепромышленное исполнение, материал – углеродистая сталь |
| Ж2 | Общепромышленное исполнение, теплостойкое (допустимая температура перемещаемой среды – до плюс 200 градусов С), материал – углеродистая сталь |
| К1 | Коррозионностойкое исполнение, материал – нержавеющая сталь |
| К1Ж2 | Коррозионностойкое исполнение, теплостойкое, материал – нержавеющая сталь |
| В | Взрывозащищенное исполнение из разнородных металлов, материал – углеродистая сталь, латунь |
| ВЖ2 | Взрывозащищенное исполнение из разнородных металлов, теплостойкое; материал – углеродистая сталь, латунь |
| ВК1 | Взрывозащищенное исполнение из разнородных металлов, коррозионностойкое, материал – нержавеющая сталь, латунь |
Технические характеристики вентиляторов ВР 132-30
Аналоги ВР 132-30
Ближайшими аналогами вентилятора ВР 132-30 по технико-эксплуатационным характеристикам являются вентиляторы ВВД, ВР 120-28 и ВР 130-28. Перечисленные типы вентиляционного оборудования являются полноценной альтернативой ВР 132-30.
Вентиляторы высокого давления ВВД, ВР 120-28 и ВР 130-28 также рассчитаны на работу с односторонним всасыванием рабочей воздушной или газовоздушной среды и по взаимному положению привода и вращению рабочего колеса имеют правое и левое конструктивное исполнение.
| Марка вентилятора | Исполн. | Частота вращ., об/мин. | Электродвиг. | Параметры в рабочей зоне | Масса, кг | ||
| Мощн., кВт | Тип * | Производит., м³/сек | Полное давление, Па | ||||
| Вентилятор ВР 132-30 №4 | 1 | 1380 | 0,37 | 63B4 | 0,14-0,35 | 680-580 | 40 |
| 2870 | 3 | 90L2 | 0,28-0,71 | 2860-2500 | 60 | ||
| Вентилятор ВР 132-30 №4 | 5 | 2000 | 1,1 | подбор | 0,19-0,51 | 1420-1190 | 78 |
| Вентилятор ВР 132-30 №4,5 | 1 | 1390 | 0,75 | 71B4 | 0,18-0,52 | 880-710 | 55 |
| 2885 | 5,5 | 100L2 | 0,37-1,1 | 3800-3000 | 80 | ||
| Вентилятор ВР 132-30 №5 | 1 | 1400 | 1,1 | 80A4 | 0,25-0,74 | 1100-860 | 70 |
| 2900 | 11,0 | 132M2 | 0,52-1,5 | 4600-3850 | 150 | ||
| Вентилятор ВР 132-30 №5 | 1 | 1800 | 2,2 | подбор | 0,33-0,95 | 1800-1390 | 147 |
| 2300 | 5,5 | подбор | 0,4-1,2 | 3000-2250 | 165 | ||
| Вентилятор ВР 132-30 №5,6 | 1 | 1420 | 2,2 | 90L4 | 0,35-1,03 | 1360-1120 | 90 |
| 2930 | 15,0 | 160S2 | 0,73-2,2 | 5790-4760 | 205 | ||
| Вентилятор ВР 132-30 №6,3 | 1 | 1430 | 4,0 | 100L4 | 0,5-1,5 | 1750-1450 | 120 |
| 2935 | 30,0 | 180M2 | 1,1-3,0 | 7350-6050 | 310 | ||
| Вентилятор ВР 132-30 №6,3 | 5 | 1800 | 7,5 | подбор | 0,65-1,83 | 2850-2400 | 217 |
| 2200 | 11,0 | подбор | 0,79-2,2 | 4100-3500 | 225 | ||
| 2600 | 18,5 | подбор | 0,92-2,5 | 5900-5000 | 307 | ||
| Вентилятор ВР 132-30 №7,1 | 1 | 1430 | 7,5 | 132S4 | 0,7-2,2 | 2250-1950 | 210 |
| 2950 | 55,0 | 225M2 | 1,5-4,4 | 9450-7800 | 515 | ||
| Вентилятор ВР 132-30 №8 | 1 | 1450 | 11,0 | 132M4 | 1,1-3,1 | 2900-2350 | 255 |
| 2955 | 90,0 | 250M2 | 2,15-6,0 | 13000-10000 | 700 | ||
| Вентилятор ВР 132-30 №8 | 5 | 1800 | 22,0 | подбор | 1,3-3,8 | 4500-3750 | 510 |
| 2200 | 45,0 | подбор | 1,6-4,6 | 6800-5500 | 610 | ||
| 2600 | 75,0 | подбор | 1,9-5,5 | 9400-7800 | 800 | ||
| Вентилятор ВР 132-30 №9 | 1 | 1460 | 22,0 | 180S4 | 1,5-44 | 3700-3100 | 390 |
| 2960 | 132,0 | 280M2 | 3,0-6,5 | 15300-15200 | 1190 | ||
| Вентилятор ВР 132-30 №10 | 1 | 1470 | 37,0 | 200M4 | 2,1-6,0 | 4650-3850 | 550 |
| Вентилятор ВР 132-30 №10 | 5 | 1100 | 15,0 | подбор | 1,55-4,5 | 2700-2200 | 605 |
| 1300 | 30,0 | подбор | 1,8-5,2 | 3750-3000 | 670 | ||
| 1600 | 45,0 | подбор | 2,25-6,5 | 5750-4500 | 740 | ||
| 1800 | 75,0 | подбор | 2,5-7,4 | 7200-5800 | 930 | ||
| 2000 | 90,0 | подбор | 2,75-8,0 | 9800-7000 | 975 | ||
| Вентилятор ВР 132-30 №11,2 | 1 | 975 | 18,5 | 180M6 | 1,9-5,5 | 2550-2150 | 580 |
| 1480 | 75,0 | 250S4 | 2,9-8,4 | 5900-5000 | 890 | ||
| Вентилятор ВР 132-30 №12,5 | 1 | 980 | 30,0 | 200L6 | 2,7-7,1 | 3300-2900 | 920 |
| 1480 | 110,0 | 280S4 | 4,1-12,0 | 7500-6050 | 1015 | ||
| Вентилятор ВР 132-30 №12,5 | 5 | 800 | 18,5 | подбор | 2,3-6,3 | 2300-1800 | 845 |
| 1200 | 55,0 | подбор | 3,4-9,5 | 4900-4100 | 1075 | ||
| 1600 | 132,0 | подбор | 4,5-12,8 | 8700-7100 | 1640 | ||
- Цена: от 640 руб.
