Канальный вентилятор ВКП-Б с назад загнутыми лопатками предназначены для использования в системах приточно-вытяжной вентиляции производственных, общественных и жилых зданий.
Описание товара

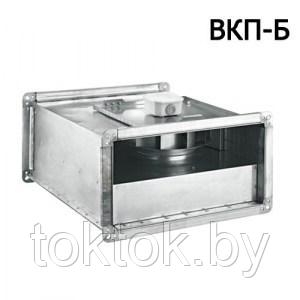

Канальный вентилятор ВКП-Б
Прямоугольные канальные вентиляторы с назад загнутыми лопатками предназначены для использования в системах приточно-вытяжной вентиляции производственных, общественных и жилых зданий. Вентиляторы данного типа устанавливаются непосредственно в вентиляционный канал.
Общие сведения
ТУ 4861-019-15185548-04
- Одно- или трехфазный асинхронный двигатель с назад загнутыми лопатками
- Варианты исполнения рабочих колес по материалам: пластик; сталь
- Материал корпуса: оцинкованная сталь
- Рабочее напряжение:
- однофазные 1~230В
- трехфазные 1~400В
- Класс изоляции корпуса: IP54 Монтаж: уголок шина
Преимущества
- Встроенные термоконтакты для защиты двигателя
- Удобство монтажа: в любом положении, в ограниченном пространстве
- Гарантия: 24 месяца
Условия эксплуатации
Вентиляторы эксплуатируются в условиях умеренного климата второй категории, согласно ГОСТ 12150-69
Предназначены для перемещения невзрывоопасного газа с температурой не выше 60оС.
Допустимая температура окружающей среды от -40 оС до +40 оС.
Условное обозначение вентилятора
ВКП–Б 40-20-2Е ВКП-Б – Вентилятор канальный прямоугольного сечения с назад загнутыми лопатками 40-20 – типоразмер (40*20 см). Типоразмер соответствует ширине и высоте входного и выходного отверстия. 2Е – количество полюсов двигателя и рабочее напряжение. «2» – количество полюсов; «Е» – рабочее напряжение 220В. Буква «D» в маркировке будет означать, что рабочее напряжение вентилятора – 380В.
| Характеристика | ВКП-Б 40-20-2Е (220В) | ВКП-Б 50-25-2Е (220В) | ВКП-Б 50-30-2Е (220В) | ВКП-Б 60-30-4Е (220В) |
| Напряжение, В/ частота, Гц | 230/50 | 230/50 | 230/50 | 220/50 |
| Фазность | 1 | 1 | 1 | 1 |
| Потребляемая мощность, Вт | 135 | 135 | 225 | 220 |
| Ток, А | 0,6 | 0,6 | 1,05 | 1,0 |
| Мах расход воздуха, м3/ч | 1000 | 1050 | 1800 | 2200 |
| Частота вращения об/мин | 2650 | 2650 | 2700 | 1360 |
| Мах температура перемещаемого воздуха, С | 60 | 60 | 60 | 60 |
| Уровень звукового давления на расст. 3м, дБ (А) | 69 | 72 | 76 | 69 |
| Класс защиты двигателя | IP54 | IP54 | IP54 | IP54 |
| Ёмкость конденсатора, мкФ | 4 | 4 | 8 | 6 |
| Тип термозащиты | Встраиваемое биметаллическое термореле | |||
| Масса, кг | 10,5 | 12,7 | 13,2 | 22,5 |
| Электрическая схема подключения | А | А | А | А |
| Характеристика | ВКП-Б 60-30-4D (220В) | ВКП-Б 60-35-4D (380В) | ВКП-Б 60-35-4Е (220В) | ВКП-Б 70-40-4D (380В) |
| Напряжение, В/ частота, Гц | 380/50 | 380/50 | 220/50 | 380/50 |
| Фазность | 3 | 3 | 1 | 3 |
| Потребляемая мощность, Вт | 220 | 540 | 560 | 810 |
| Ток, А | 0,5 | 1.0 | 2.5 | 1,36 |
| Мах расход воздуха, м3/ч | 2200 | 4000 | 4000 | 5600 |
| Частота вращения об/мин | 1380 | 1350 | 1350 | 1260 |
| Мах температура перемещаемого воздуха, С | 60 | 60 | 60 | 60 |
| Уровень звукового давления на расст. 3м, дБ (А) | 67 | 75 | 70 | 67 |
| Класс защиты двигателя | IP54 | IP54 | IP54 | IP54 |
| Ёмкость конденсатора, мкФ | – | – | 10 | – |
| Тип термозащиты | Встраиваемое биметаллическое термореле | |||
| Масса, кг | 22,5 | 35.1 | 35.1 | 43.9 |
| Электрическая схема подключения | В | В | А | В |
| Характеристика | ВКП-Б 70-40-4Е (220В) | ВКП-Б 80-50-4D (380В) | ВКП-Б 100-50-4D (380В) | ВКП-Б 100-50-6D (380В) |
| Напряжение, В/ частота, Гц | 220/50 | 380/50 | 380/50 | 380/50 |
| Фазность | 1 | 3 | 3 | 3 |
| Потребляемая мощность, Вт | 830 | 1560 | 3900 | 1005 |
| Ток, А | 4,1 | 2,9 | 6,1 | 1,95 |
| Мах расход воздуха, м3/ч | 5400 | 7800 | 14400 | 9400 |
| Частота вращения об/мин | 1340 | 1330 | 1330 | 880 |
| Мах температура перемещаемого воздуха, С | 60 | 60 | 60 | 60 |
| Уровень звукового давления на расст. 3м, дБ (А) | 70 | 73 | 83 | 77 |
| Класс защиты двигателя | IP54 | IP54 | IP54 | IP54 |
| Ёмкость конденсатора, мкФ | 14 | – | – | – |
| Тип термозащиты | Встраиваемое биметаллическое термореле | |||
| Масса, кг | 43,9 | 64,5 | 102,0 | 105,0 |
| Электрическая схема подключения | А | В | В | В |
