Осевые вентиляторы ВО 06-300 предназначены для вентиляционных, отопительных систем зданий и сооружений разного функционального назначения.
Описание товара
Аналоги вентиляторов осевых ВО 06-300: ВО 14-320, ВО 12-300
Вентиляторы осевые, низкого давления, одностороннего всасывания
Количество лопаток:
Вентилятор ВО 06-300 №4; 5; 6,3; 8 – 3 шт.,
Вентилятор ВО 06-300 №10; 12,5 – 5 шт.
Вентиляторы осевые ВО 06-300 предназначены для вентиляционных, отопительных систем зданий и сооружений разного функционального назначения. Ими могут комплектоваться градирни, охладительные/сварочные установки, сушильные шкафы, покрасочные камеры, др. Недопустимо использование ВО 06-300 совместно с установками, нагревающими содержащиеся в воздухе взрывоопасные вещества до температуры их воспламенения.
Осевые вентиляторы этого типа рассчитаны на эксплуатацию в климатических условиях У и Т при температуре от -40 до +40-45 градусов 2-й и 3-й категорий размещения. Могут использоваться в сейсмоопасных зонах.
Варианты изготовления
индекс | назначение и материалы |
– | Общепромышленное исполнение, материал – углеродистая сталь |
В(В1) | Взрывозащищенное исполнение из разнородных металлов, материал – углеродистая сталь, латунь |
ВК3 (В2) | Взрывозащищенное исполнение, материал – алюминиевые сплавы |
Допустима замена обозначения «В» – взрывозащищенное, на «Р» согласно маркировке взрывозащиты оборудования указанного в Разрешении на применение № РРС 00-043785 и Приложению к Сертификату соответствия № РОСС RU.МН04.В00781.
Вентиляторы осевые низкого давления ВО 06-300

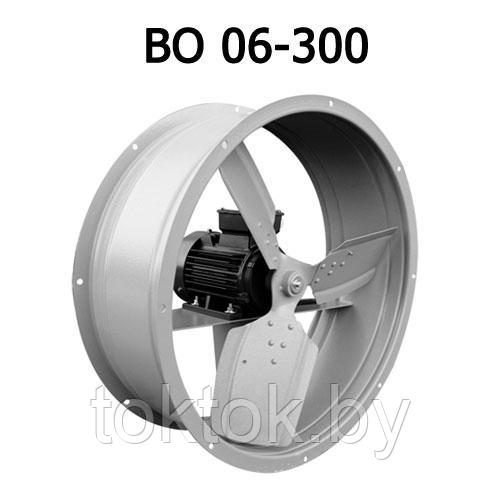

ВО 06-300 – осевой вентилятор низкого давления и одностороннего всасывания. Конструкция состоит из цилиндрического корпуса, рамы, рабочего колеса, асинхронного электродвигателя (типа АИР или АИМ), оснащен защитной решеткой. Рабочее колесо (крыльчатка) в устройствах от завода «Вентилятор» имеет не сварную, а клепаную конструкцию, обычно правого вращения. Количество лопаток в нем зависит от типоразмера осевого вентилятора. Устройства могут устанавливаться в оконные проемы либо в стену. Вентилятор осевой ВО 06-300 входит в агрегат отопительный АО-2.
Варианты исполнения в зависимости от материалов изготовления: углеродистая сталь (ВО общего назначения), алюминиевые сплавы и разнородные металлы (коррозионностойкие, взрывозащищенные ВО).
Преимуществами осевых вентиляторов ВО 06-300 можно назвать простоту конструкции, надежность в эксплуатации, высокий КПД при достаточно низком энергопотреблении. По умолчанию осевые вентиляторы ВО 06-300 производства Санкт-Петербургского завода «Вентилятор» выпускаются без ног (без основания), это удешевляет их стоимость, делая устройства доступнее для потребителя. По желанию заказчика вентилятор может быть изготовлен с ногами.
Вентиляторы осевые низкого давления ВО 06-300 изготавливаются из углеродистой стали. Рабочий орган осевого вентилятора рабочее колесо с 3, 5 или 6 лопатками (лопастями). При работе поток воздуха проходит вдоль оси вентилятора за что он и получил название осевого вентилятора. За счёт простоты исполнения и низкой электропотребляемости, осевые вентиляторы являются наиболее распространёнными и востребованными среди других.
Технические характеристики вентиляторов осевых ВО 06-300
№ вентилятора | Типоразмер двигателя | Мощность двигателя, кВт | Частота вращения, мин-1 | Производит. 10³, м³/час | Полное давление, Па | Масса, кг |
3,15 | АИР56В4 | 0,18 | 1500 | 2,0-2,6 | 50-12 | 11,5 |
4 | АИР56А4 | 0,12 | 1500 | 2,0-3,2 | 90-25 | 13,5 |
АИР63А4 | 0,25 | 1500 | 2,0-3,2 | 90-25 | 15,5 | |
АИР71А2 | 0,75 | 3000 | 4,1-6,8 | 350-170 | 18,5 | |
5 | АИР63В4 | 0,37 | 1500 | 4,8-7,1 | 128-62 | 20,5 |
АИР71А4 | 0,55 | 1500 | 4,8-7,1 | 128-62 | 22,5 | |
6,3 | АИР80А4 | 1,1 | 1500 | 9,6-15,0 | 213-110 | 34,5 |
АИР80А6 | 0,75 | 1000 | 5,0-10,0 | 93-50 | 35 | |
8 | 4АМ80А6 | 0,75 | 1000 | 13,9-18,3 | 121-81 | 60 |
4АМ100S4 | 3 | 1500 | 21,4-28,2 | 296-193 | 75 | |
10 | 4АМ112МА6 | 3 | 1000 | 28,0-36,9 | 207-136 | 105,5 |
12,5 | 4АМ132S8 | 7,5 | 1000 | 45,0-71,0 | 230-330 | 235 |
- Цена: от 195 руб.
