Вентиляторы ВЦП 7-40

Вентиляторы ВЦП 7-40 предназначены для работы с запыленными воздушными и газовоздушными средами, используются в системах вентиляции общего и технологических установок различного назначения.

Описание товара

Аналогичными технико-эксплуатационными характеристиками обладают следующие марки вентиляционного оборудования: ВР 140-40, ВР 100-45, ВРП 115-45 и ВР 6-45. Перечисленные типы вентиляторов полностью взаимозаменяемы.

Вентиляторы ВЦП 7-40 (ВР140-40, ВР100-45, ВР115-45) – среднего давления одностороннего всасывания, предназначены для работы с запыленными воздушными и газовоздушными средами и могут использоваться в системах вентиляции общего назначения, а также в составе технологических установок различного назначения.

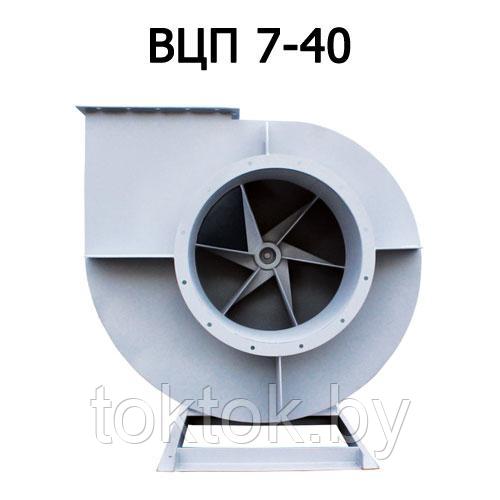

Вентилятор центробежный пылевой марки ВЦП 7-40 среднего давления одностороннего всасывания конструктивно выполнен в виде моноблока. На раме из металлопроката установлен металлический спиральный кожух по типу «улитка», который может вращаться и изменять направление напорного патрубка относительно опорной поверхности. На обоих патрубках корпуса предусмотрены монтажные фланцы с отверстиями под болтовое крепление к воздуховодам вентиляционной сети. Внутри корпуса располагается рабочее колесо с шестью лопатками, которые загнуты в сторону вращения. Вентиляторы ВЦП 7-40 изготавливаются в двух исполнениях: правого и левого вращения (относительно привода).

Пылевые вентиляторы ВЦП 7-40 успешно эксплуатируются как в системах вентиляции общего назначения, так и в составе различных технологических систем: в пылеочистных установках, в системах пневматической транспортировки сыпучих материалов, при производстве железобетонных изделий, для удаления металлической стружки и опилок из зон резания станочного оборудования, а также в других производственных и санитарно-технических целях.

Вентиляторы ВЦП 7-40 для опилок, стружки и прочих сыпучих и мелкодисперсных материалов могут применяться при работе с воздушной и газовоздушной средой, концентрация загрязнения которой не превышает 600 г/м.куб. Предельно допустимая температура рабочей среды – +80 град. Цельсия. Наличие в воздухе взрыво- , огнеопасных, а также липких, волокнистых и химически агрессивных по отношению к металлам компонентов не допускается.

Вентиляционное оборудование ВЦП 7-40 рассчитано на работу в климатических условиях У и Т по 2-ой и 3-ей кат. размещения при температуре окружающего воздуха в пределах -40…+40С. Допускается размещение пылевых вентиляторов ВЦП 7-40 по У1 при условии защиты электрооборудования от атмосферных воздействий.

Вентиляторы ВЦП 7-40 выпускаются в общепромышленном, коррозионностойком и взрывозащищенном исполнении по двум конструктивным схемам присоединения привода к рабочему колесу центробежного вентилятора:

• напрямую (схема №1);
• посредством ременной передачи (схема №5).

При покупке пылевого вентилятора ВЦП 7-40 клиенты могут заказать дополнительную комплектацию оборудования гибкими вставками для входного и выходного патрубков, а также набором виброизоляционных прокладок (используются между опорной рамой и несущим основанием).
